Hướng dẫn sử dụng chung bộ dây ezCAN
Xem thêm: Bộ dây CAN bus ezCAN bắt điện, đèn, còi cho xe moto: Thông minh - Tiện dụng - Gọn gàng - An toàn
Yêu cầu chung khi lắp đặt
Để ezCAN hoạt động tối ưu và không gặp sự cố trong mọi điều kiện, bạn cần:
- Bảo vệ thân ezCAN khỏi hư hại: Vị trí lắp đặt thân ezCAN phụ thuộc vào không gian sẵn có trên xe. Nên lắp đặt thân ezCAN ở nơi được bảo vệ khỏi bị đè, va đập và rung động. Mặc dù ezCAN có khả năng chống nước cao, nhưng cố gắng không để thiết bị tiếp xúc với nước bắn từ bánh xe hoặc thiết bị vệ sinh áp lực cao. (Lưu ý: không bảo hành hư hỏng do nước vào thiết bị)
- Đảm bảo dễ dàng kiểm tra: Sau khi lắp đặt và cố định ezCAN, hãy đảm bảo bạn có thể dễ dàng nhìn thấy đèn LED trạng thái và cầu chì chính của ezCAN.
- Gắn chặt thân ezCAN: Nếu sử dụng miếng dán Velcro được cung cấp kèm theo bộ sản phẩm, trước tiên hãy làm sạch thân ezCAN và vị trí chuẩn bị dán. Nếu không, hãy cố định thân ezCAN vào ống khung hoặc bộ phận chắc chắn khác bằng dây rút với bọc bảo vệ ezCAN
- Bảo vệ dây điện: Đảm bảo tất cả các dây điện được giữ cách xa các bộ phận chuyển động (chẳng hạn như ty phuộc trước, chảng ba lái và gắp sau) và không có nguy cơ bị cắt, mài mòn hoặc quá nhiệt.
- Cố định dây điện: Cố định chắc chắn tất cả dây ezCAN và dây phụ kiện vào ống khung hoặc các bộ phận không chuyển động bằng dây rút. Không siết chặt dây rút quá mức.
Tổng quan giao diện cài đặt
Tải và cập nhật phần mềm cho ezCAN
Tải phần mềm thiết lập cho ezCAN cho máy tính tại đây: HEX ezCAN Software Download
Kết nối ezCAN với máy tính (khi lắp lên xe hoặc chưa lắp lên xe đều được) kích hoạt bằng email của bạn. Tại bước này, bạn phải vào hòm thư của mình để xác nhận “active” theo email.
Phần mềm tự động nhận diện phiên bản firmware mới nhất, bạn cần update firmware. Nếu ezCAN đã gắn lên xe thì bạn cần tắt chìa khóa (App sẽ nhắc bằng tiếng Anh, bạn không sợ lỡ các bước chính, chỉ cần để ý là được)

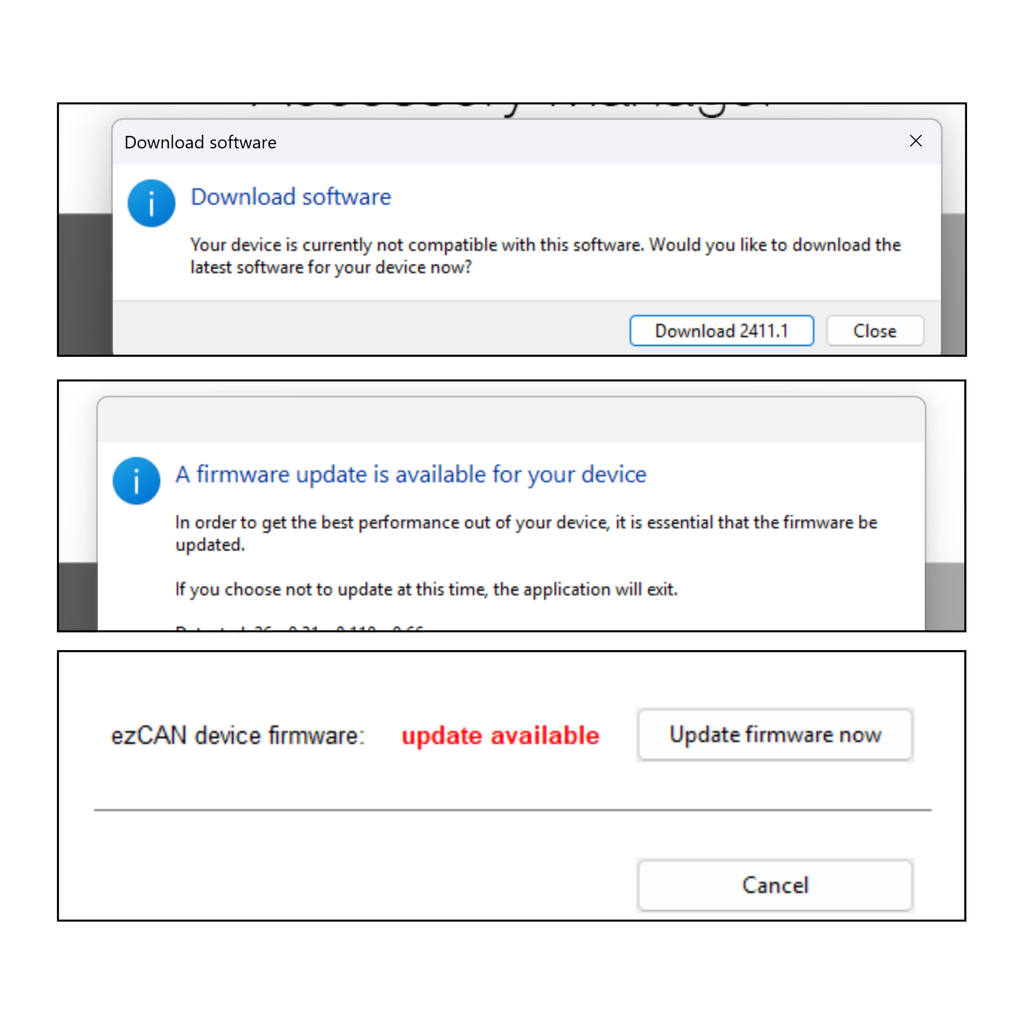

Hình 1: các thông báo cập nhật app, firmware mới nhất
Giao diện phần mềm để thiết lập tính năng cho ezCAN
Tổng quan giao diện như hình bên dưới
Hình 2: Giao diện thiết lập phần mềm ezCAN
ezCAN có khả năng tùy biến cao, bạn có thể chọn một trong rất nhiều tính năng tại một đầu ra. Nếu không gắn đèn, bạn có thể cấu hình để sưởi, hoặc cấp nguồn cho màn hình GPS, thiết bị khác v.v…
Hình 3: các tính năng có thể chọn tại 1 đầu ra của ezCAN
- Riêng đầu ra màu trắng có thêm tính năng ezBUS, mở rộng điều khiển thêm 16 thiết bị thông minh trên một nhánh bằng LIN Bus. Danh sách các thiết bị tương thích với ezBUS sẽ cập nhật sau

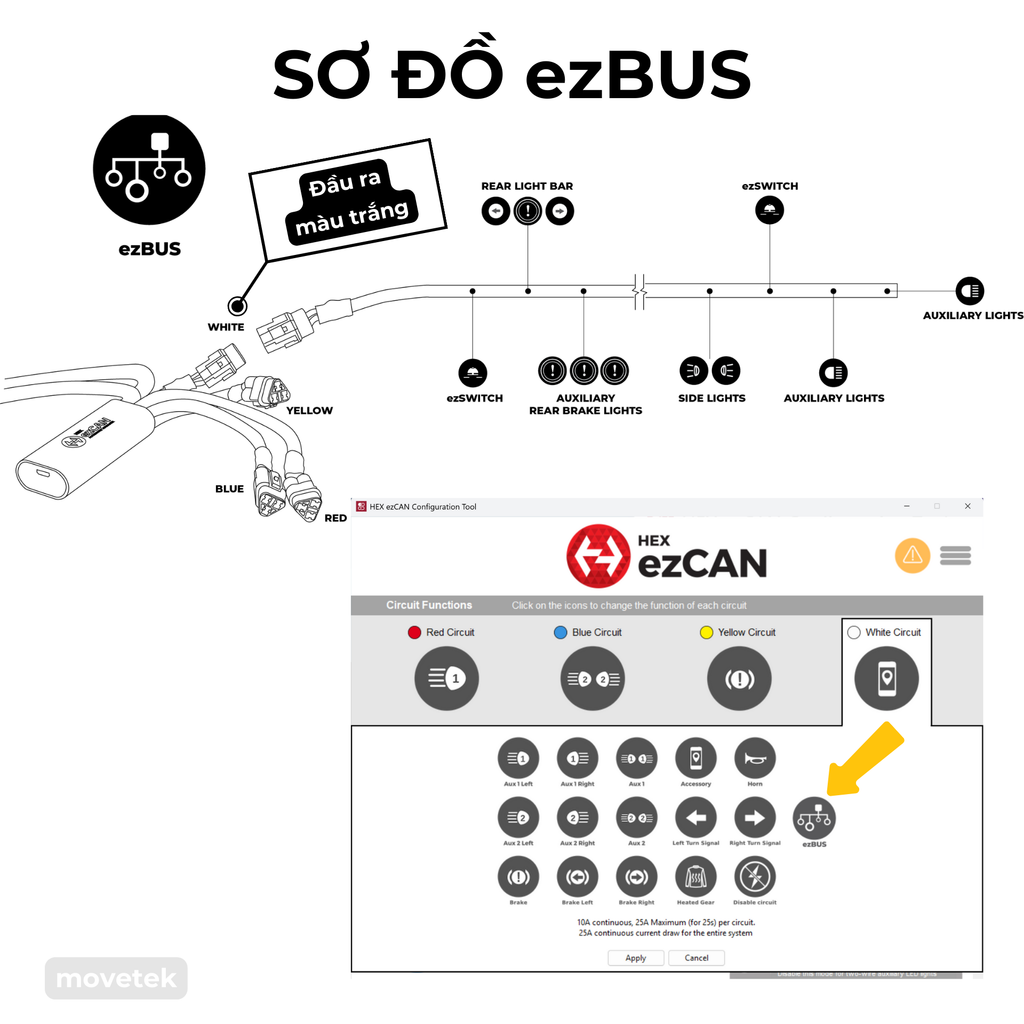

Hình 4: Sơ đồ ezBUS tại đầu ra màu trắng
Thiết lập chung trên ezCAN
Công suất toàn thiết bị ezCAN và trên các nhánh
- ezCAN có thể chịu được tổng công suất 360W cho tất cả 4 nhánh, nhưng người dùng chỉ nên khai thác ở 300W (=12Vx25A) tối đa cho toàn bộ 4 bánh
- Tại một nhánh: Có thể chịu được dòng 25A (300W) trong 25 giây cho tất cả các thiết bị trên nhánh đó
Lựa chọn cầu chì cho các nhánh
Lựa chọn cầu chì cho các nhánh cần đảm bảo an toàn cho các thiết bị trên nhánh đó, và tổng công suất của bộ ezCAN sao cho tổng 4 nhánh không quá 25A, 300W. Trên mỗi nhánh ezCAN cấp tối đa 25A không quá 25 giây.
Nguyên tắc chọn cầu chì trên nhánh: cộng thêm 30%
- Giả sử thiết bị đèn trợ sáng hoặc còi có điện ghi trên nhãn là 10A, bạn cộng thêm 30% là 13A. Vậy bạn chọn cầu chì ở nhánh trong phần mềm là 15A
- Nếu bạn không thấy giá trị dòng điện, có thể tính: dòng điện = 1.3 (tổng công suất nhánh / 12) và chọn cầu chì ở cận trên trong phần mềm
- Ví dụ bạn cần bắt 2 đèn Baja Squadron Pro vào nhánh màu xanh, chọn cầu chì như sau:
- Tổng công suất 2 đèn: 41,4 x 2 = 82,8W
- Cường độ dòng tại đầu ra của nhánh: 82,8 / 12 = 6,9 Ampe
- Cầu chì cần chọn cộng thêm 30%: 6,9 x 1,3 = 8,97 A
- Chọn cầu chì 10A trong phần mềm

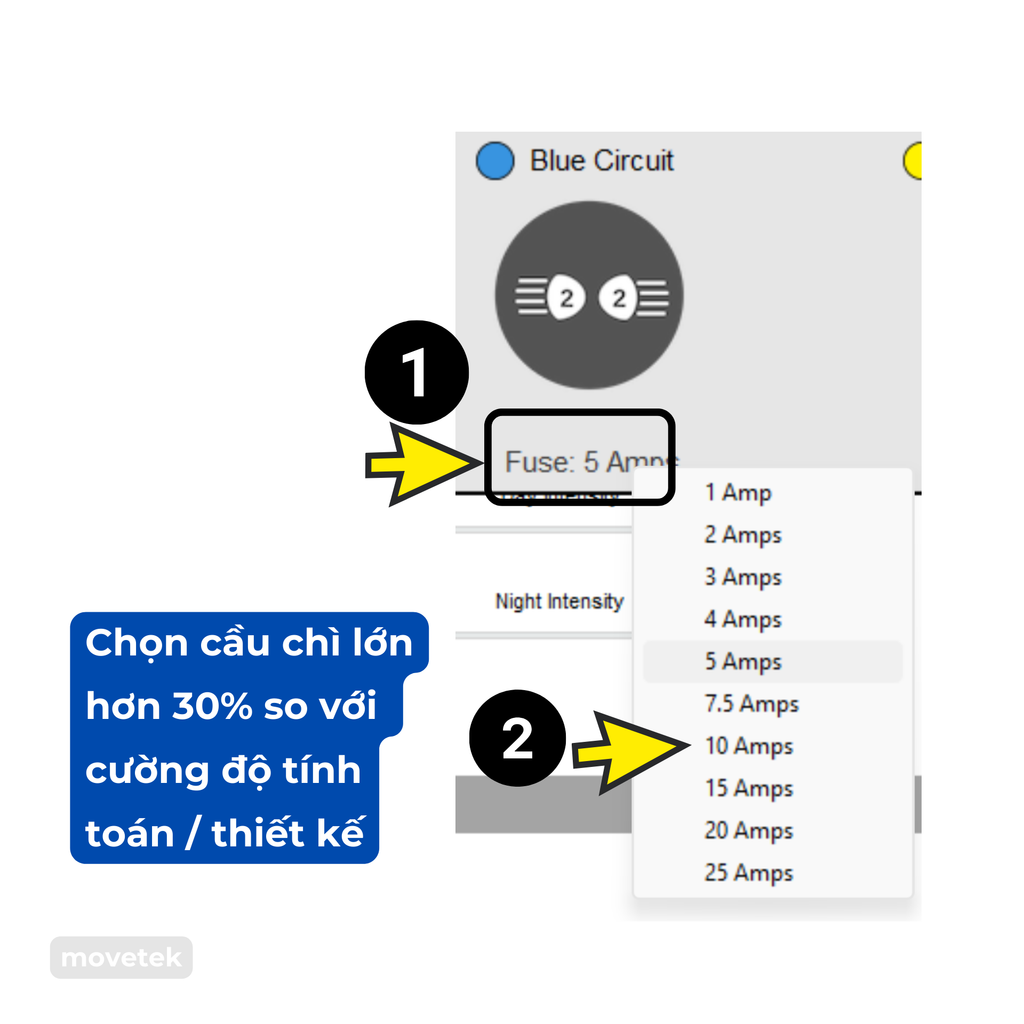

Hình 5: Cách thiết lập cầu chì ở các nhánh
Chú ý: Việc thiết lập cầu chì không đúng có thể dẫn đến hư hỏng các thiết bị liên quan, thiết bị hoạt động không đúng hoặc có nguy cơ gây chập cháy
Trình tự bước lắp đặt chung ezCAN
ezCAN là một thiết bị công nghệ, cần được lắp đặt cẩn thận bởi người có chuyên môn và kinh nghiệm để không làm hư hỏng đến các thành phần của xe, cũng như các vấn đề bảo hành. Trình tự chung:
1. Tắt chìa khóa tổng của xe
2. Tháo cực âm (-) của bình ắc quy xe trước
3. Tháo cực dương (+)
4. Nối ezCAN vào đầu tín hiệu CAN bus tùy vào dòng xe (chi tiết xem ở từng dòng xe)
Dòng xe mô tô | Vị trí kết nối dầu tín hiệu CAN Bus |
BMW R seri | Đầu can bus chỗ thiết bị theo dõi áp suất lốp. Nếu không có bộ theo dõi áp suất lốp thì đầu canbus thường được bịt lại bằng nắp. Bạn cần mở nắp ra nối ezCAN vào chỗ này và dùng nắp đó đậy đầu còn lại của ezCAN để kết thúc canbus mới dùng được nhé. |
BMW khác | Đầu canbus chỗ bộ chống trộm. Nếu không có bộ chống trộm thì đầu canbus thường được bịt lại bằng nắp. Bạn cần mở nắp ra nối ezCAN vào chỗ này và dùng nắp đó đậy đầu còn lại của ezCAN để kết thúc canbus mới dùng được nhé. |
Harley Davidson, KTM, Husqvarna, Triumph, Ducati, Yamaha, Aprilia | Nối đầu can bus của ezCAN vào đầu đọc xóa lỗi của xe |
Honda CRF1100 Africa Twin | Nối đầu can bus vào bộ IMU dưới bình xăng |
5. Nối nhánh màu cam (có cầu chì) của ezCAN vào cực dương (+) của ắc quy trước
6. Nối nhánh màu nâu của ezCAN vào cực âm (-) của ắc quy sau
7. Tham khảo cách sử dụng phần mềm để cấu hình ezCAN ở các phần sau
8. Đấu nối các nhánh phụ kiện vào các đầu ra tương ứng đã lựa chọn trên ezCAN
9. Bật chìa khóa xe
10. Kiểm tra hoạt động các thiết bị có đúng theo mong muốn chưa, tinh chỉnh lại nếu cần thiết
Cách nối dây các thiết bị khác trên nhánh của ezCAN
Mỗi đầu ra của ezCAN có 3 dây, như hình

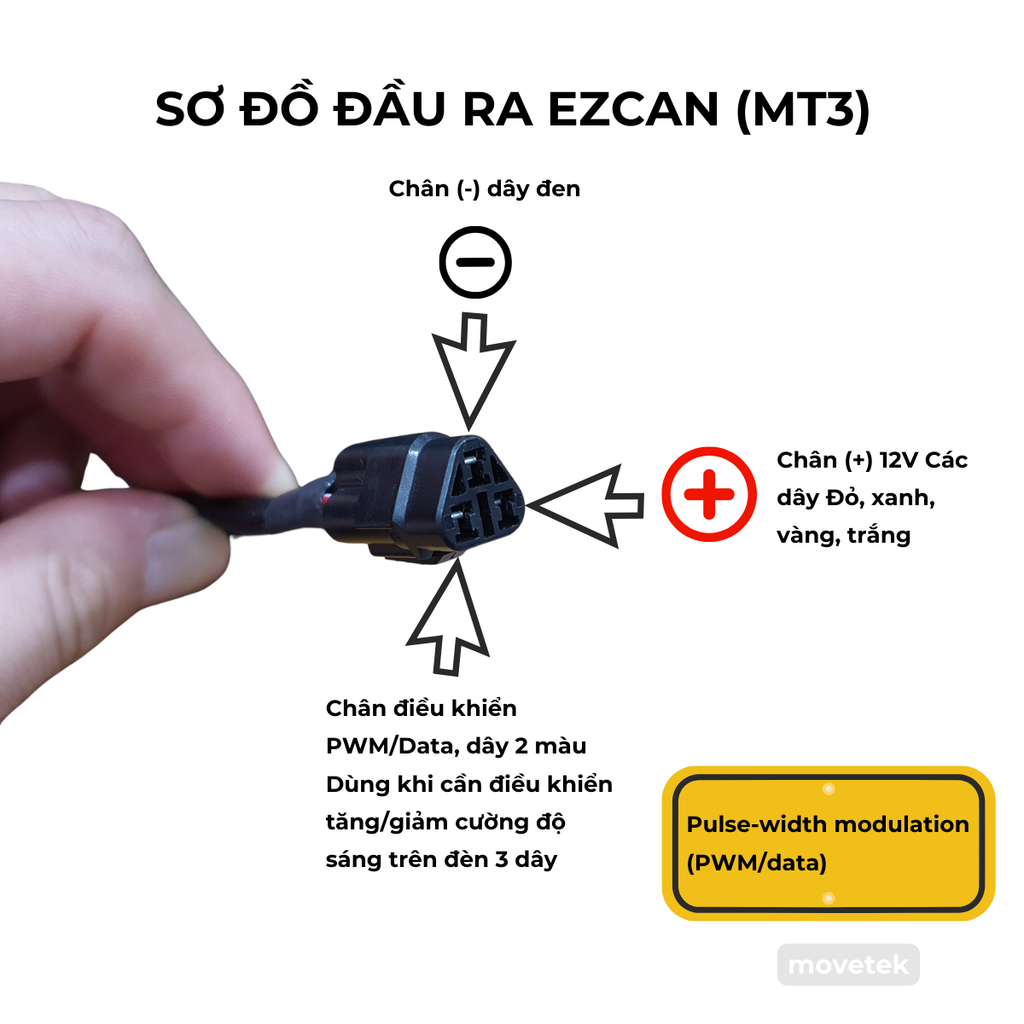

Hình 6: Sơ đồ dây tại mỗi đầu ra của ezCAN
Các phụ kiện chỉ dùng 2 chân âm dương
Hầu hết các phụ kiện cho xe mô tô có 2 dây âm dương, chúng ta sẽ dùng nối vào 2 chân âm dương bằng các phụ kiện đi kèm trong hộp ezCAN. Điển hình như các phụ kiện:
- Cấp nguồn sạc (điện thoại, GPS, camera, dashcam, màn hình v.v…)
- Còi hơi
- Đèn Baja Designs
- Đèn sau
- Áo sưởi

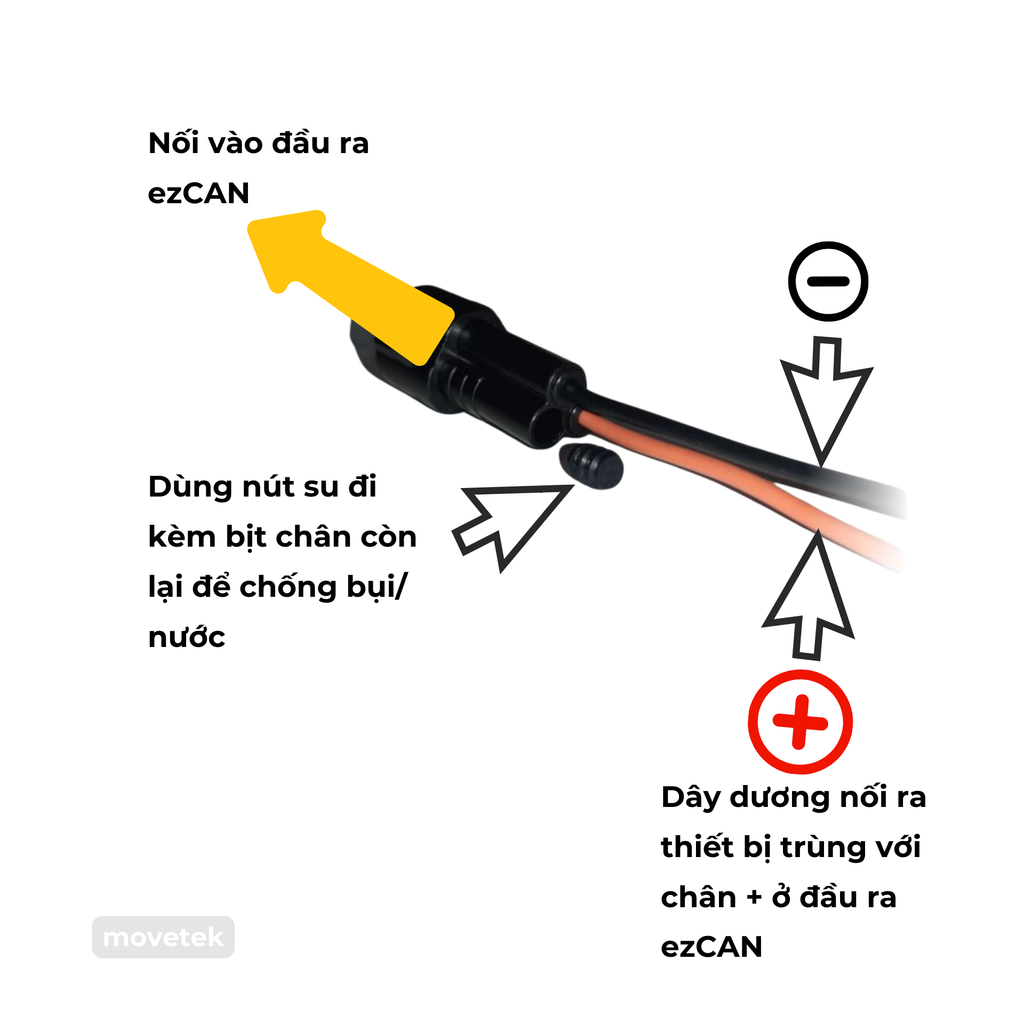

Hình 7: Nối dây với các phụ kiện dùng 2 chân âm dương
Các phụ kiện dùng 3 chân
Một số dòng đèn trợ sáng có tính năng “dimming”, khi này bạn cần dùng thêm dây điều khiển 2 màu ở phụ kiện đi kèm hộp ezCAN để điều khiển
Hình 8: Đồng thời, để dùng được chân điều khiển, bạn cần phải bật tính năng “Three-Wire Dimming Mode” trong App như hình trên
Hướng dẫn thiết lập chung trên phần mềm ezCAN
Thiết lập cho đèn trợ sáng
Chọn cách đấu nối đèn với ezCAN
Hình 9: Ví dụ tham khảo các cách đấu nối đèn để điều khiển trên ezCAN
- Aux 1/ Aux 2: điều khiển một lúc 2 hoặc nhiều đèn bố trí 2 bên xe với chức năng giống nhau, không phân biệt trái phải.
- Aux 1 Left / Aux 2 Left (Tương tự Aux 2 Left / Aux 2 Right) điều khiển một lúc 2 hoặc nhiều đèn có phân biệt trái/phải. Chẳng hạn khi bật bật xi-nhanh trái, thì các đèn đấu với Aux 1 Left, Aux 2 Left sẽ tắt để xe đối diện thấy được xi-nhan của bạn
Trong hình trên là một số ví dụ có thể đi dây để điều khiển đèn từ ezCAN. Về cơ bản thì:
- Kiểu 1 & 5 giống nhau, chỉ khác về số lượng đèn. Ở kiểu 5 còn dư 2 cổng vàng, trắng để dùng vào “việc khác”
- Kiểu 4 & 6 giống nhau. Dùng 1 cổng điều khiển tất cả các đèn. Bạn cần đảo bảo công suất cho 1 nhánh. Kiểu này bạn có thể dùng với các đèn có công suất vừa phải
- Kiểu 2 & 3 dùng 2 cổng cho 4 đèn. Một cổng cho 2 đèn nhưng khi thiết lập trong ezCAN thì sẽ cho ra kết quả khác nhau. Chi tiết hơn ở bên đưới
Các thiết lập điều khiển đèn trên phần mềm

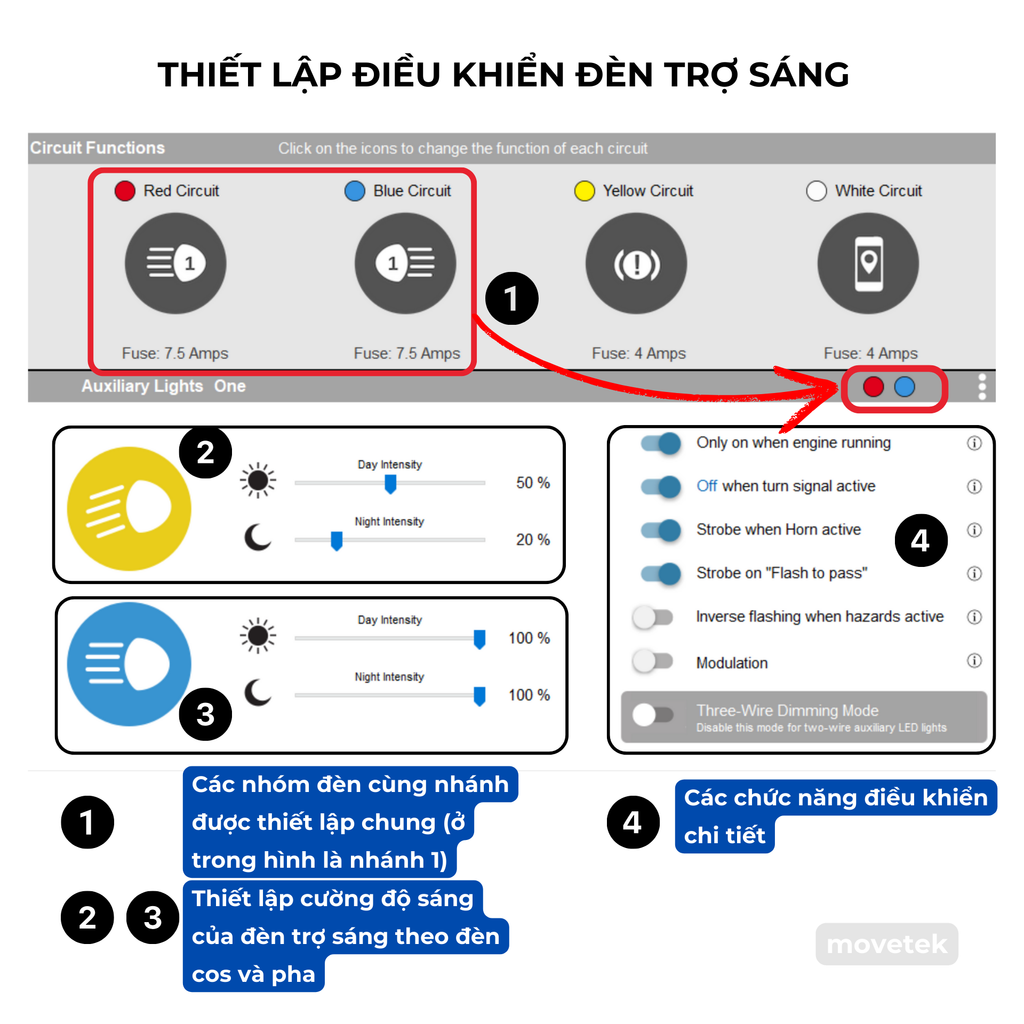

Hình 10 Thiết lập điều khiển đèn trợ sáng
Trong hình trên:
- Nhóm 1: thiết lập chung cho nhánh 1 ở các đầu ra đỏ, xanh
- Nhóm 2: điều chỉnh cường độ đèn trợ sáng theo đèn cos ban ngày và đêm
- Nhóm 3: điều chỉnh cường độ đèn trợ sáng theo đèn pha ngày và đêm. Như trong hình trên, đèn trợ sáng sẽ sáng 50% ban ngày, 20% ban đêm theo đèn cos. Nếu bạn bấm nút “Passing” thì đèn sẽ sáng 100%. Các setup ngày giúp đỡ gây chói mắt.
- Nhóm 4: các chúc năng điều khiển chi tiết:
- “Only on when engine running”: chỉ bật đèn sau khi khởi động máy
- “Off when turn signal active”: Tắt đèn trợ sáng khi bật xi nhan. Ở hình 9, các kiểu 1, 3, 5 sẽ tắt đèn bên phải hoặc trái độc lập. Các kiểu 2, 4, 6 sẽ tắt các các cặp đèn tương ứng với các nhánh đầu ra đỏ, xanh
- “Strobe when Horn active”: bấm còi chớp đèn
- Strobe on “Flash to pass”: passing nhanh 3 lần trong một giây, chớp đèn trợ sáng để vượt xe, cảnh báo
- “Inverse flashing when hazards active”: chớp đèn trợ sáng khi đèn khẩn cấp bật. Khi chọn chế độ này, tùy vào cách đấu các nhánh ở hình 9 mà các đèn trợ sáng sẽ chớp theo xi nhan. Đây là tình huống dùng cảnh báo khi phải dừng đổ xe khẩn cấp trên dường
- “Modulation” dùng để điều khiển tự động cường độ đèn trợ sáng theo độ sáng môi trường ban ngày. Sử dụng cảm biến ánh sáng hoặc đồng hồ để nhận biết ban ngày. Khi kích hoạt, ezCAN có thể linh hoạt điều chỉnh cường độ trong khoảng 70% ~ 100% giá trị thiết lập. Bạn cũng có thể thiết lập thêm về Modulation trong Extra Setting
- “Three-wire Dimming mode”: với các đèn có 3 dây có thể điều khiển dimming bằng cách kích hoạt tính năng này và dùng các nút tương ứng tùy dòng xe để điều khiển (Như vòng xoay trên xe BMW)
