Trước khi xem lắp đặt bộ dây điện ezCAN Como cho Ducati Desert X hay Multistrada V4S, bạn cần xem tính năng và HDSD chung tại link bên dưới

Tính năng & HDSD chung

Xem tại: Bộ dây canbus ezCAN - Tính năng & hướng dẫn sử dụng chung

Các dòng xe moto Ducati tương thích với bộ dây canbus ezCAN II Como

• Ducati DesertX (2022-2024)
• DesertX Rally (2023-2024)
• Multistrada V4 (2021-2024)
• Multistrada V4S (2021-2024)
• Multistrada V4 Pikes Peak (2022-2024)
• Multistrada V4 Rally (2023-2024)
• Multistrada V4S Grand Tour (2024-2024)

Phụ kiện trong hộp ezCAN Como

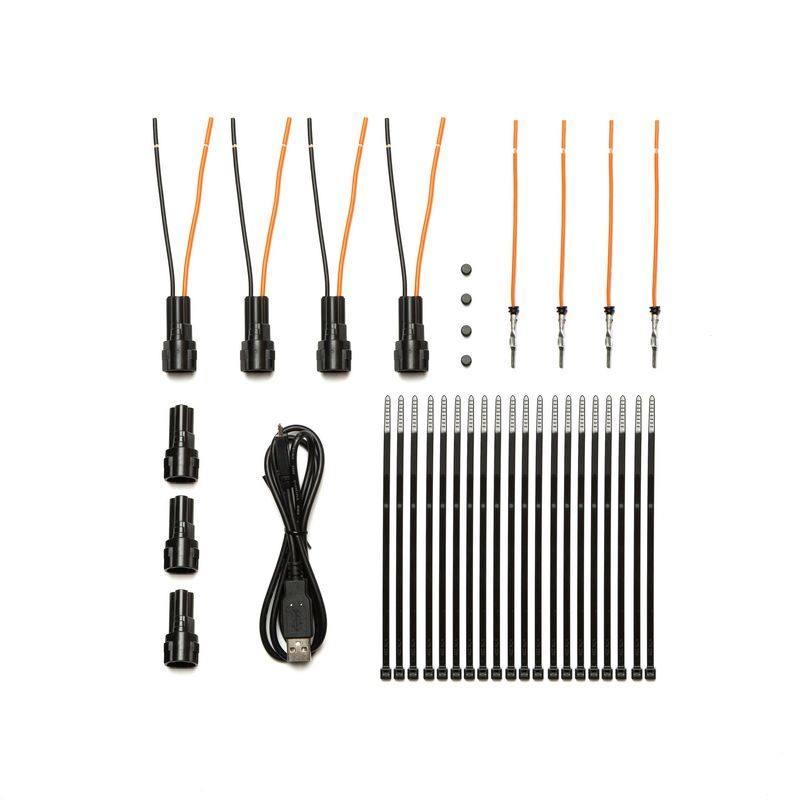

Hình: phụ kiện đi kèm hộp ezCAN Como cho Ducati Desert X và Multistada V4

• 1 x bộ dây điện ezCAN Como cho Ducati
• 1x cáp Micro USB ra USB Type C và adapter Type A to Type C đi kèm
• 3 x đầu chụp che bụi
• 20 x sợi dây rút
• 4 x đầu nối có gắn sẵn 2 dây (Black/Orange)
• 4 x đầu dây đã bấm cos sẵn cho cổng MT3 (Orange)
• 4 x nút đậy che bụi

Cài đặt ezCAN Como

Download phần mềm, kích hoạt và cập nhật ban đầu

• Xem tại HDSD chung ở đầu trang

Xác định vị trí bình ắc qui và đầu nối CAN bus trên xe

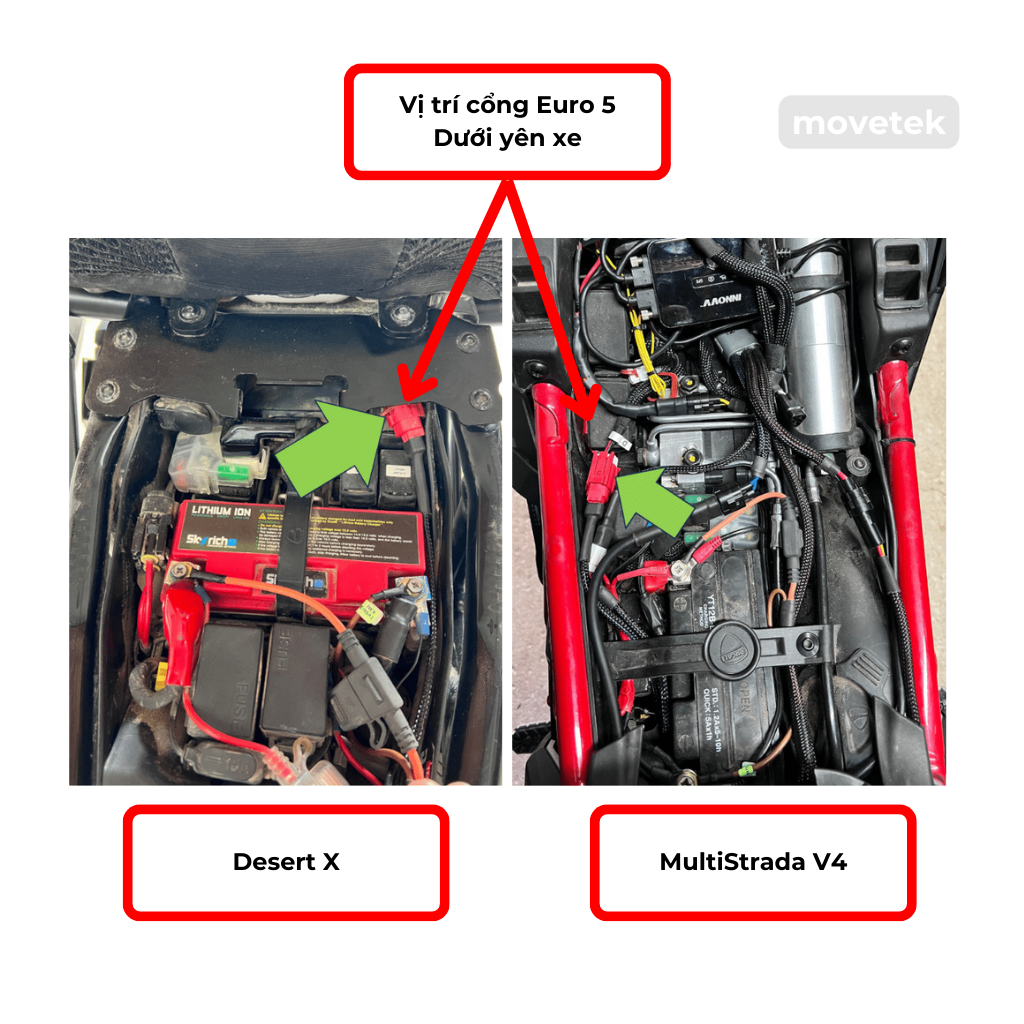

Hình: vị trí binh ắc quy và đầu CAN bus - (Đầu Euro 5 trên xe)

• Tháo cực âm của bình ắc quy xe trước
• Tháo cực dương sau

Kết nối bộ dây điện ezCAN Como với xe

Kết nối bộ dây điện ezCAN Como với xe qua cổng CAN bus Euro 5 màu đỏ, và chọn vị trí đặt body ezCAN phù hợp

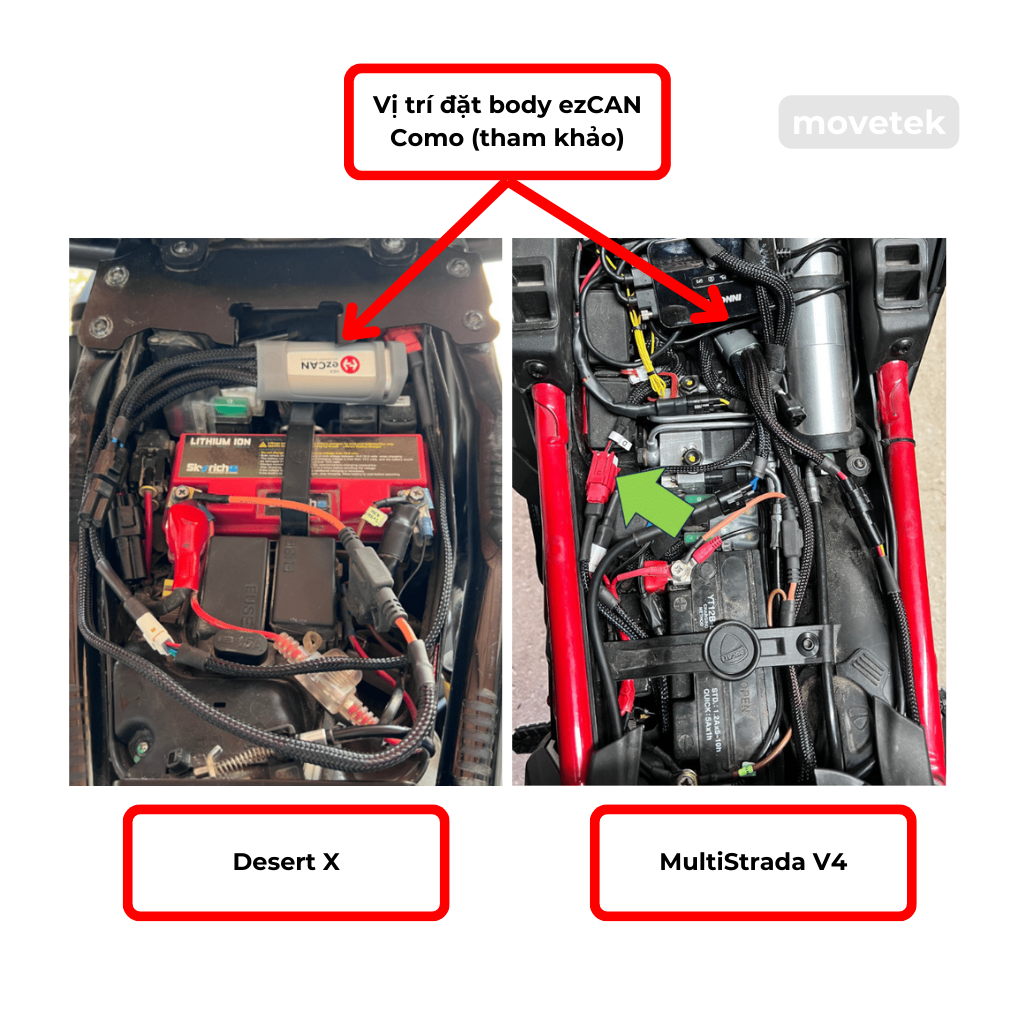

Hình: vị trí đặt bộ dây điện ezCAN Como trên Ducati (tham khảo)

Thiết lập và cấu hình điều khiển cho đèn trợ sáng, và các thiết bị khác

• Hoàn thiện đấu nối các nhánh ezCAN
• Cấu hình bằng phần mềm điều khiển, tham khảo HDSD chung ở đầu trang
• Gắn lại bình ắc quy (dương trước, âm sau)
• Kiểm tra các thiết bị đã hoạt động đúng theo mong muốn

Sử dụng ezCAN Como trên xe

Sử dụng nút +/RES hoặc -/SET để điều khiển đèn

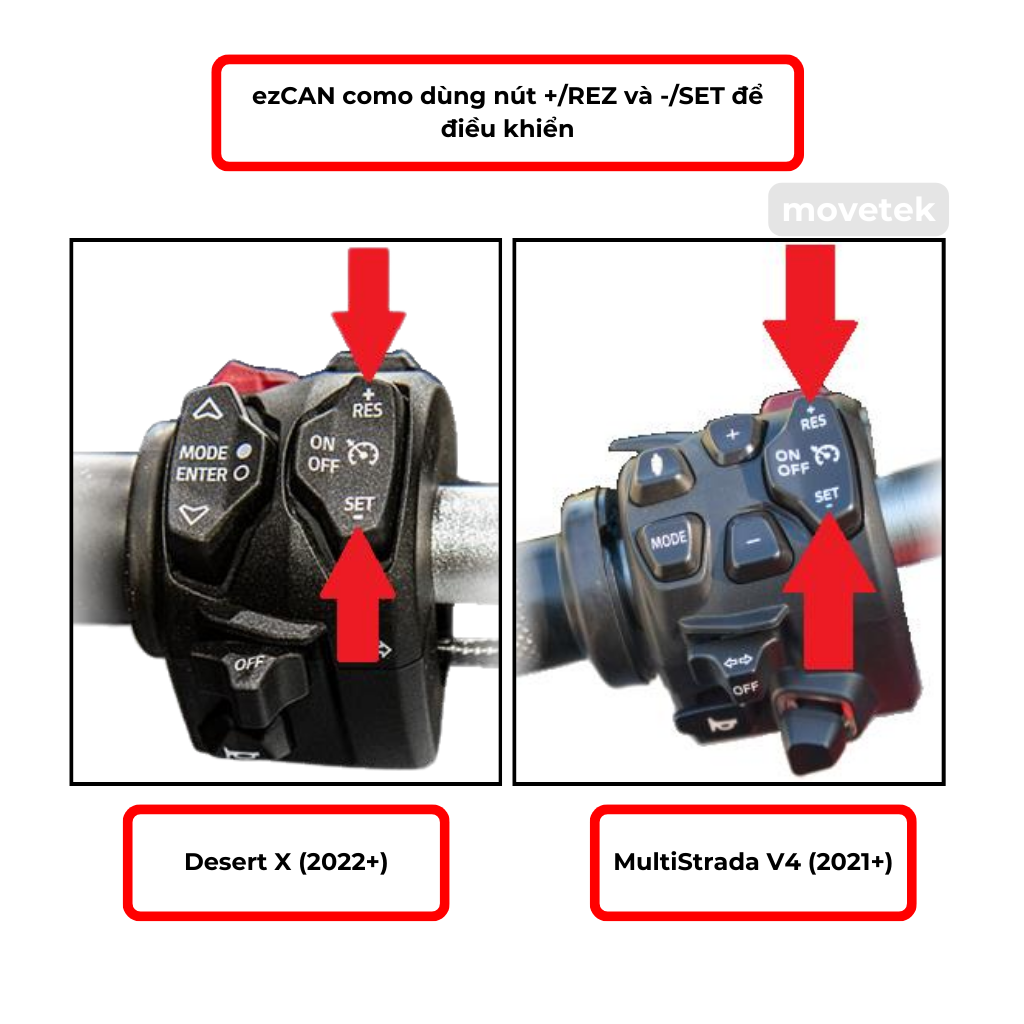

Hình: ezCAN Como dùng các nút +/RES và -/SET để điều khiển đèn như bảng bên đưới

Lưu ý: Tắt Cruise control trước khi điều chỉnh cường độ sáng của đèn. ezCAN sẽ không phản hồi từ nút Cruise control khi xe đang dùng

Lưu ý:

• Khi tắt tạm thời tất cả các đèn, đèn phanh phía sau sẽ được bật lại khi đèn nhánh 1 hoặc nhánh 2 được bật trở lại.
• Lúc đang tắt tất cả tạm thời, từng nhánh đèn có thể được bật lại bằng cách nhấp 3 lần các nút +/RES (Aux 1) hay -/SET (Aux 2) như trên mà không cần phải tắt mở lại chìa khóa chính của xe.

Sử dụng nút đèn DRL/Fog trên cùm phải

Trên một số phiên bản xe, bạn vẫn có thể dùng nút đèn DRL/Fog để điều khiển đèn như các nút +/RES và -/SET. Bạn có thể điều khiển nhánh Aux 1, Aux 2 hoặc cả hai với nút DRL/Fog, khi đó Aux 1 và/hoặc Aux 2 xem như hoạt động như đèn sương mù của xe

Hình nút DRL/Fog light trên cùm phải của ghi đông xe

Lưu ý:

Nếu xe không có sẵn đèn sương mù thì tính năng của đèn sương mù không được kích hoạt, do vậy ezCAN không thể đọc được tín hiệu. Trong trường hợp này, cần phải active lại tính năng đèn sương mù bởi đại lý chính hãng. Xe không cần phải có đèn sương mù OEM để kích hoạt tính năng cho nút này.

Lựa chọn sử dụng nút DRL/Fog trong phần mềm ezCAN

1. Nhấn vào biểu tượng 3 chấm ở góc trái khu vực thiết lập đèn đang điều khiển.
2. Chọn “Vehicle Switchgear Controls” xổ xuống menu như hình:
3. Kích hoạt “Aux 1 on/off with OE Fog Light State” và/hoặc “Aux 2 on/off with OE Fog Light State” ở menu trên để điều khiển on/off đèn trợ sáng nhánh 1 và/hoặc nhánh 2 như đèn sương mù, các thông báo về đèn sương mù vẫn hiển thị trên cụm đồng hồ hiển thị Aux 1 hoặc/và Aux 2 đang hoạt động. Khi này bật tắt bằng các nút +/RES và -/SET sẽ không còn dùng được (nhưng điều chỉnh độ sáng, tắt tạm thời tất cả đèn vẫn dùng được)

• Nếu xe Ducati của bạn có tích hợp đèn vị trí ban ngày (Day Light) trong nút đèn sương mù, thì dùng nút DRL/Fog light như sau: Nhấn giữ DRL/Fog light để bật tắt đèn trợ sáng / đèn sương mù
• Nếu xe không có đèn Day Light, nhấp nhả bình thường nút DRL/Fog light để bật tắt đèn trợ sáng/đèn sương mù
• Nếu muốn trở lại dùng nút +/RES và -/SET để bật / tắt đèn trợ sáng, bạn vào lại menu “Vehicle switchgear controls” và chọn “Cruise control buttons” như ở trên
