Trước khi xem lắp đặt cho bộ dây điện ezCAN Daytona trên Harley Davidson bạn cần xem tính năng và HDSD chung tại link bên dưới

Tính năng và HDSD chung

Xem tại: HDSD chung bộ dây canbus ezCAN

Các dòng xe Harley Davidson tương thích với Bộ dây Canbus ezCAN Daytona

Các model có đầu nối 6 chân Deutsch

• Softail (2011-2024)
  Fat Boy, Fat Boy Lo, Softail Deluxe, Heritage Softail Classic, Softail Slim, Breakout
• Sportster (2014-2021)
  Iron 883, Superlow, Superlow 1200T, 1200 Custom, Fourty Eight, Seventy-Two
• Dyna (2012-2024)
  Low Rider, Fat Bob, Wide Glide, Switchback, Street Bob
• Trike (2014-2024)
  Freewheeler, Tri Glide Ultra Classic
•
• Touring (2014-2024)
  Road King, Street Glide, Street Glide Special, Electra Glide Ultra Classic, Electra Glide Ultra Classic Low, Ultra Limited, Ultra Limited Low, Road Glide, Road Glide Special

Các model có đầu nối Euro 5

• Cruiser
  Softail Standard, Street Bob, Softail Slim, Low Rider S, Sport Glide, Fat Bob, Breakout, Fat Boy
• Touring
  Electra Glide Revival, Heritage Classic, Road King, Road King Special, Road Glide Special, Street Glide Special, Road Glide Limited, Ultra Limited
• Trike
  Freewheeler, Tri Glide Ultra

Phụ kiện trong hộp ezCAN Daytona

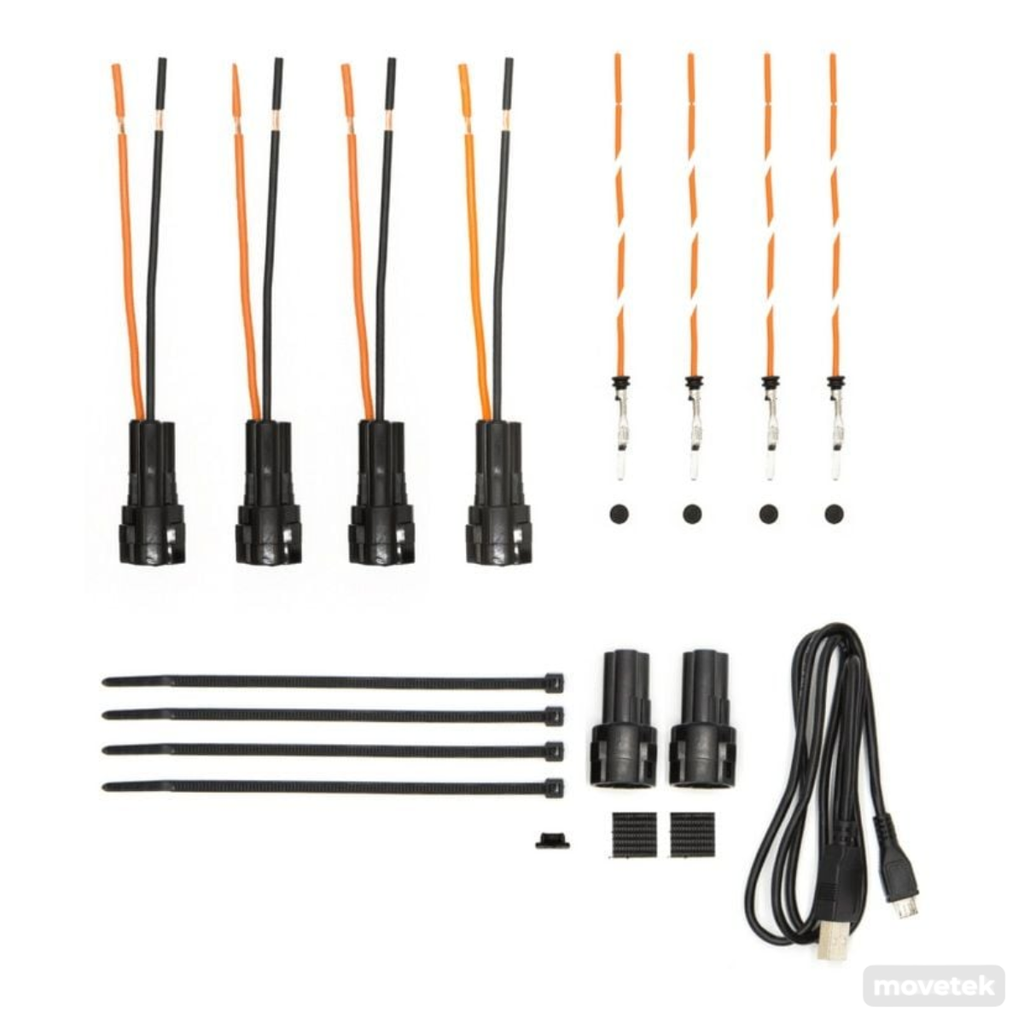

Hình: Phụ kiện đi kèm hộp ezCAN Daytona cho Harley davison Softail, Sportster, Dyna, Trike, Touring

• 1 x Thiết bị HEX ezCAN
• 1x Cáp Micro USB ra USB type A
• 2x miếng dán velcro
• 4x đầu dây đã bấm cos sẵn cho cổng MT3 (Orange)
• 4x đầu cái MT3 có sẵn 2 dây (Orange/Black)
• 4x nút đậy che bụi
• 2x đầu chụp che bụi
• 1 x Cáp chuyển đổi JWPF sang Euro 5
• 1 x Cáp chia đa năng HEX ezCAN
• 3x Đầu chụp
• 20x Dây rút

Cài đặt ezCAN Daytona

Download phần mềm, kích hoạt và cập nhật ban đầu

·        Xem tại HDSD chung ở đầu trang

Xác định vị trí bình ắc quy và đầu nối 6 chân Deutsch (hoặc đầu nối màu đỏ Euro 5 nếu xe của bạn sử dụng chuẩn này)

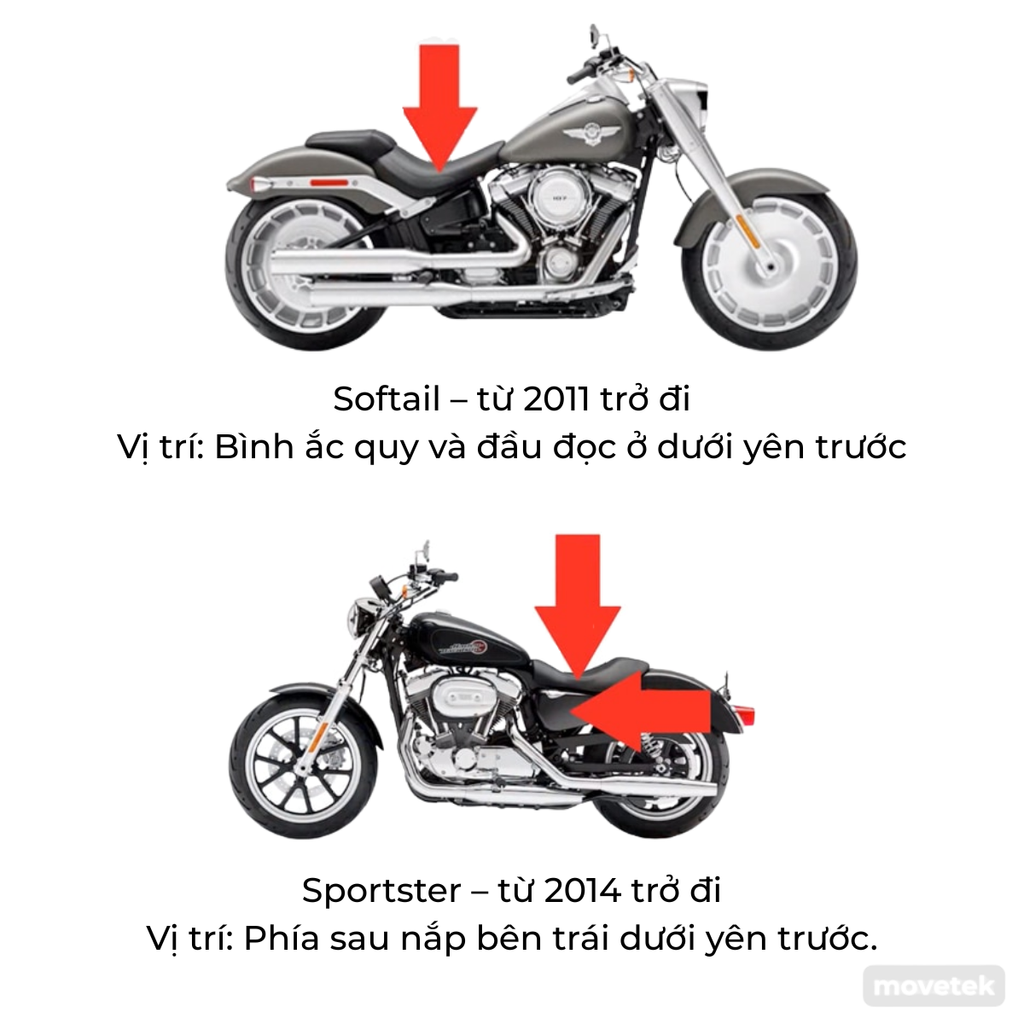

Hình: Vị trí bình ắc quy và đầu đọc trên xe Harley Davidson Softail và Sportster

Hình: Vị trí bình ắc quy và đầu đọc trên xe Harley Davidson Dyna

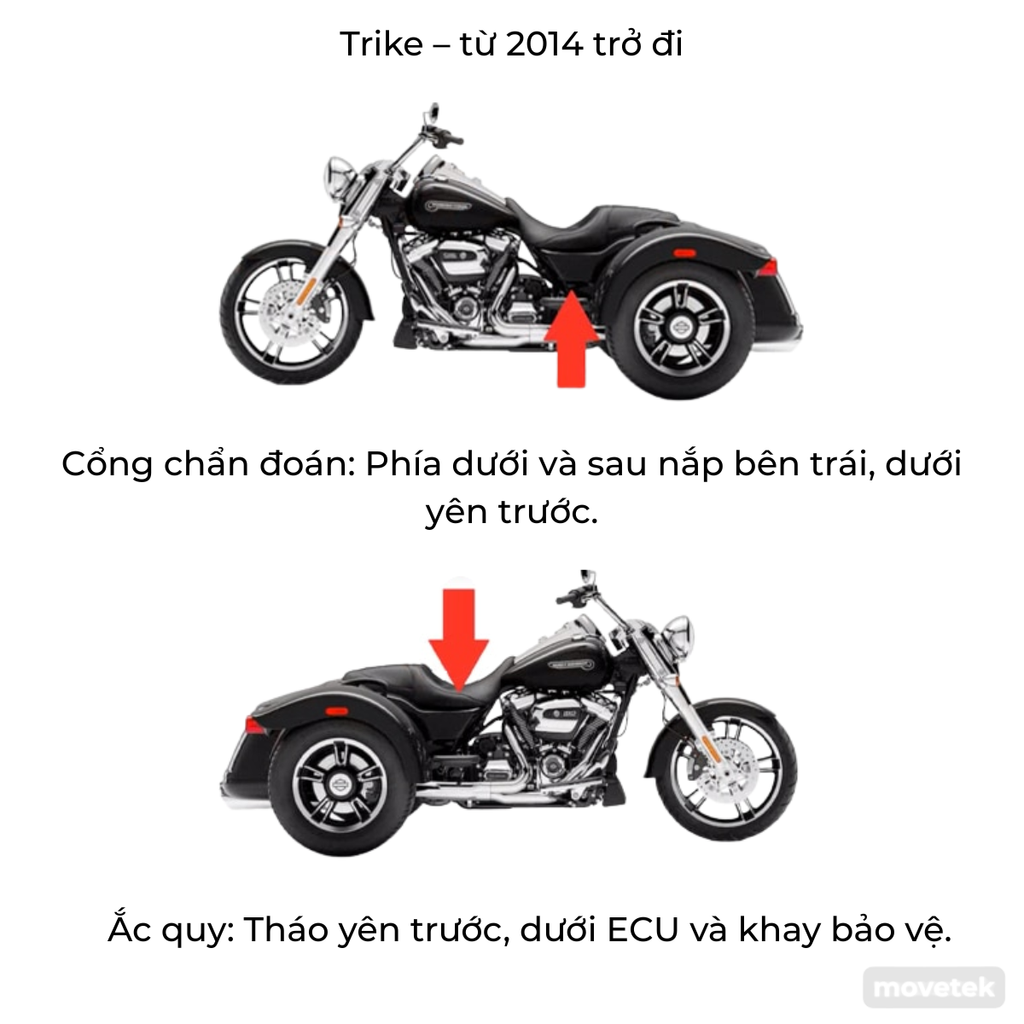

Hình: Vị trí bình ắc quy và đầu đọc trên xe Harley Davidson Trike

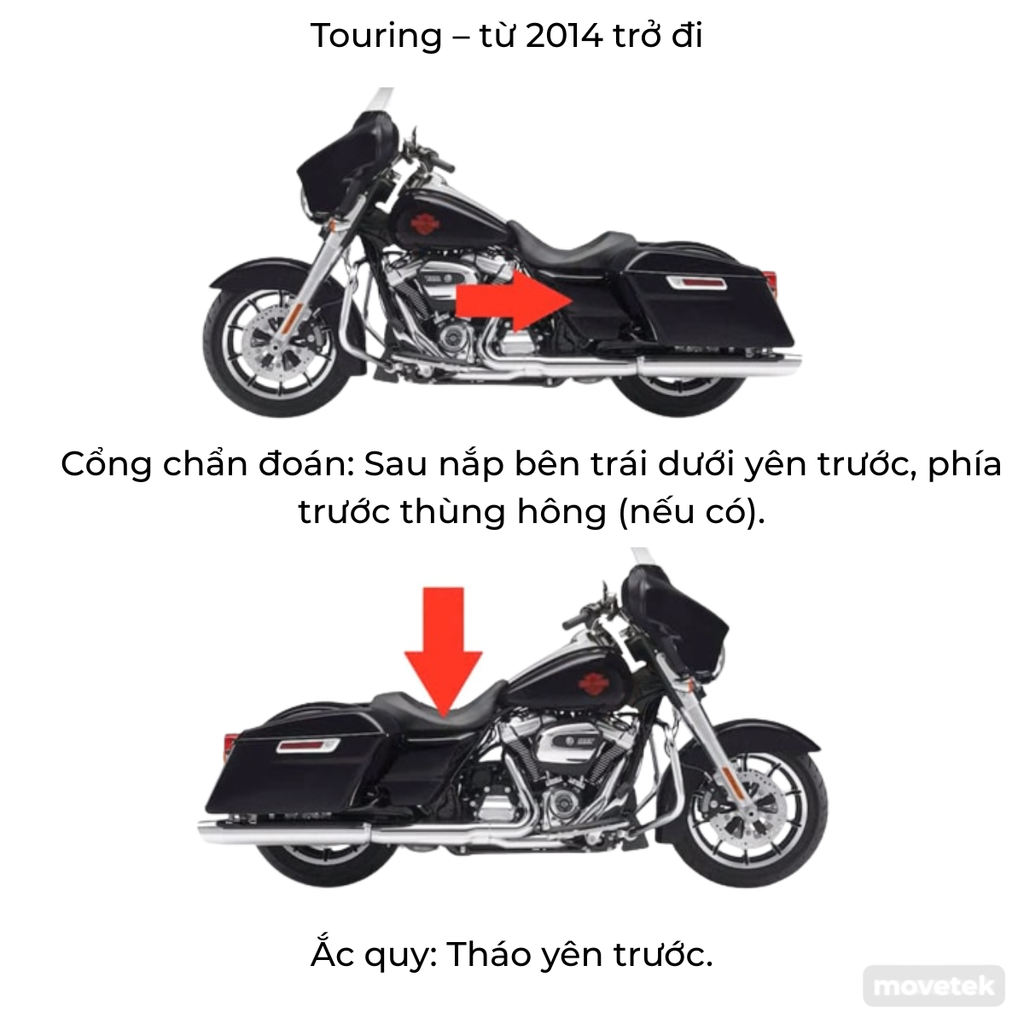

Hình: Vị trí bình ắc quy và đầu đọc trên xe Harley Davidson Touring

Kết nối bộ dây Canbus ezCAN Daytona Harley Davidson

Rút giắc kết nối đầu nối 6 chân Deutsch ( hoặc đầu Euro 5 ) trên xe và chèn đầu Canbus ezCAN Daytona

Thiết lập và cấu hình điều khiển cho đèn trợ sáng, và các thiết bị khác

·        Hoàn thiện đấu nối các nhánh ezCAN

·        Cấu hình bằng phần mềm điều khiển, tham khảo HDSD chung ở đầu trang

·        Gắn lại bình ắc quy (dương trước, âm sau)

·        Kiểm tra các thiết bị đã hoạt động đúng theo mong muốn

Điều khiển đèn trợ sáng với ezCAN Daytona Harley Davidson

Nếu Nếu ezCAN Daytona được lắp trên các mẫu xe Harley-Davidson Softail, Cruiser, Sportster, Dyna, Trike hoặc Touring tương thích, ezCAN sẽ được điều khiển bằng nút TRIP hoặc nút còi trên bộ điều khiển tay lái bên trái.

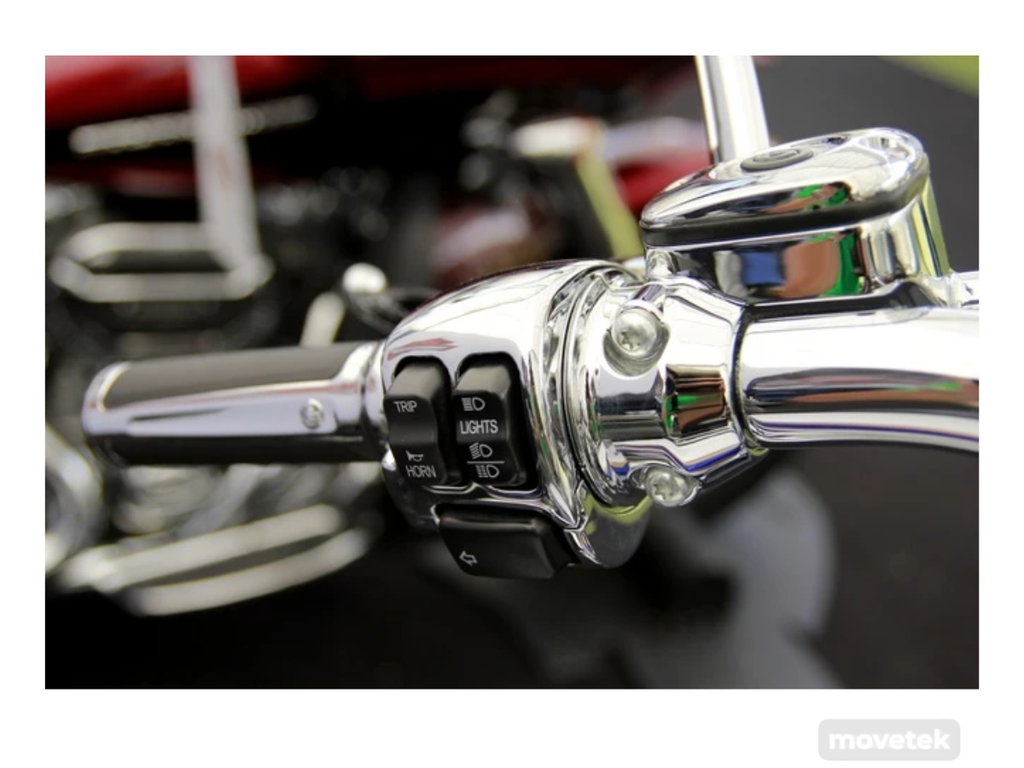

Hình: Bộ điều khiển trên tay lái
