Trước khi xem lắp đặt cho bộ dây điện ezCAN Gobi cho KTM 790, 890, 1050, 1090, 1190, 1290 bạn cần xem tính năng và HDSD chung tại link bên dưới

Tính năng và HDSD chung

Xem tại: HDSD chung bộ dây canbus ezCAN

Các dòng xe KTM tương thích với Bộ dây canbus ezCAN Gobi

Các model KTM với canbus Euro 5

• KTM 1290 (21 - )
• KTM 890 (hỗ trợ một phần) – với cổng Euro 5 canbus màu đỏ
• KTM 790 (hỗ trợ một phần) – với cổng Euro 5 canbus màu đỏ

Với các model cũ

Bộ dây canbus ezCAN Gobi này có thể dùng cho các đời xe KTM cũ hơn khi dùng với cáp chuyển đổi HEX ezCAN JWPF to HMS.  Khi đó bạn có thể dùng bộ Gobi này với các model như trong bộ ezCAN KTM

Các tính năng bị hạn chế của bộ dây điện ezCAN Gobi trên xe KTM 890, 790

Do sự hạn chế về hệ thống điện trên xe, bộ dây điện ezCAN KTM này bị hạn chế các tính năng sau:

• Các tính năng cho đèn phanh chỉ có với phanh trước
• Không hỗ trợ bật tắt đèn trợ sáng trực tiếp. Cần phải thông qua công tắc phụ hoặc dùng tính năng DRL trên cụm đồng hồ để tắt đèn
• Không hỗ trợ các tính năng theo xi nhan (tắt đèn trợ sáng, chớp đèn trợ sáng)
• Không hỗ trợ cho đèn phanh gắn thêm Run/Brake/Turn
• Không hỗ trợ tính năng sưởi quần áo giáp

Phụ kiện trong hộp ezCAN Gobi

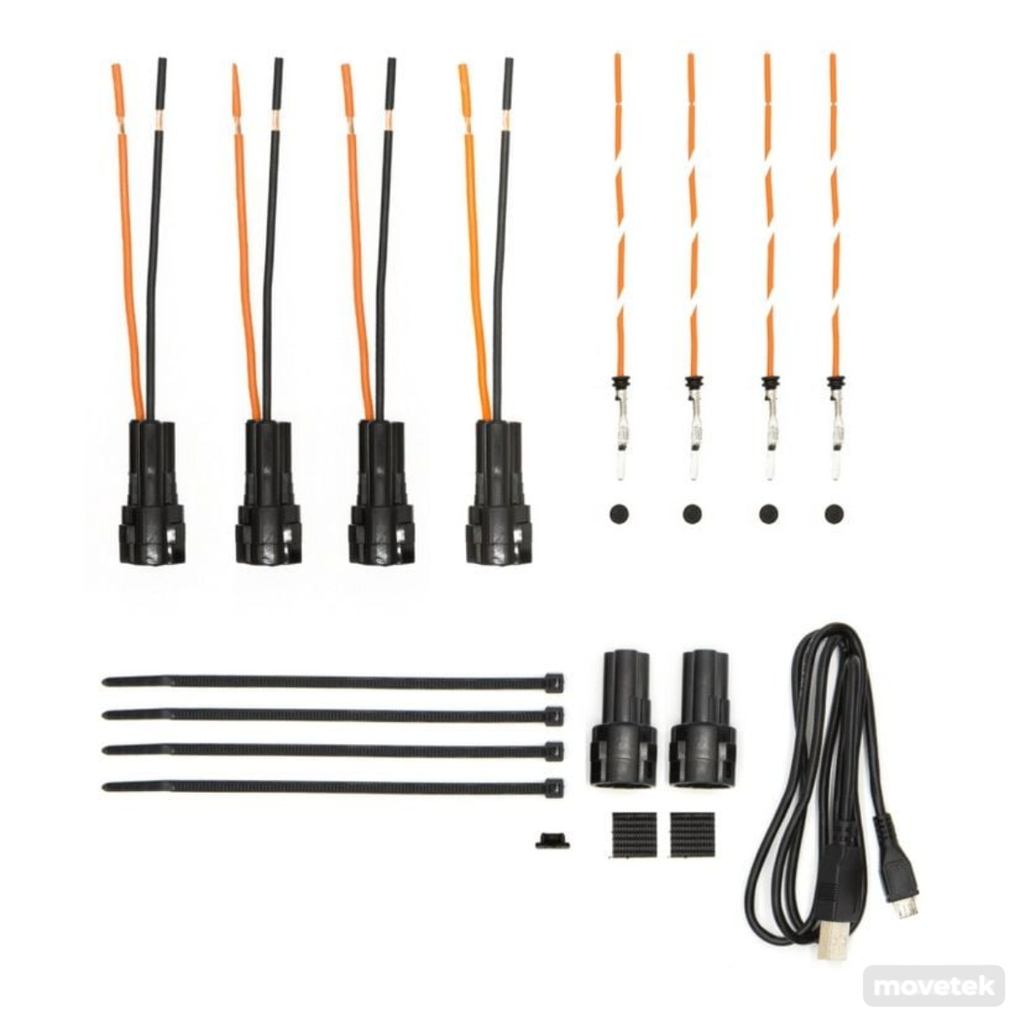

Hình: Phụ kiện đi kèm hộp ezCAN Gobi cho KTM 790, 890, 1050, 1090, 1190, 1290

• 1 x Thiết bị HEX ezCAN
• 1x Cáp Micro USB ra USB type A
• 2x miếng dán velcro
• 4x đầu dây đã bấm cos sẵn cho cổng MT3 (Orange)
• 4x đầu cái MT3 có sẵn 2 dây (Orange/Black)
• 4x nút đậy che bụi
• 2x đầu chụp che bụi
• 1 x Cáp chuyển đổi JWPF sang Euro 5
• 1 x Cáp chia đa năng HEX ezCAN
• 3x Đầu chụp
• 20x Dây rút

Cài đặt ezCAN Gobi

Download phần mềm, kích hoạt và cập nhật ban đầu

·        Xem tại HDSD chung ở đầu trang

Xác định vị trí bình ắc quy và đầu nối màu đỏ Euro 5 nếu xe KTM của bạn.

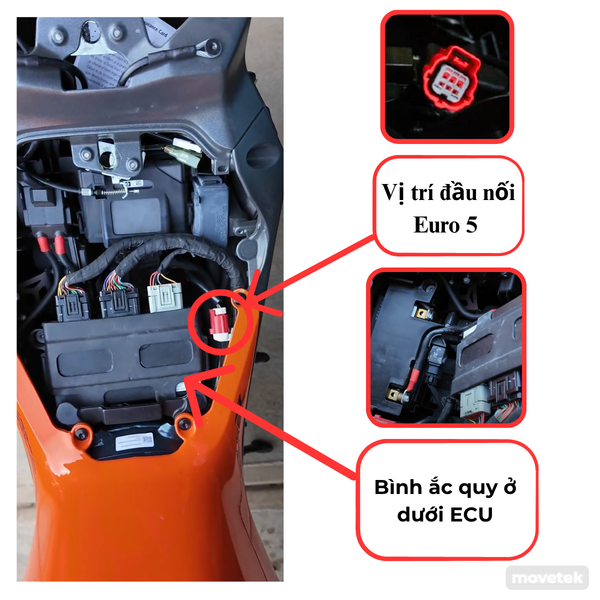

Hình: Vị trí đầu nối Euro 5 trên xe KTM 1290

Kết nối bộ dây canbus ezCAN Gobi cho KTM 790, 890, 1050, 1090, 1190, 1290

Rút giắc kết nối đầu đọc Euro 5 trên xe và chèn đầu canbus ezCAN Gobi

Thiết lập và cấu hình điều khiển cho đèn trợ sáng, và các thiết bị khác

• Hoàn thiện đấu nối các nhánh ezCAN
• Cấu hình bằng phần mềm điều khiển, tham khảo HDSD chung ở đầu trang
• Gắn lại bình ắc quy (dương trước, âm sau)
• Kiểm tra các thiết bị đã hoạt động đúng theo mong muốn

Điều khiển đèn trợ sáng với ezCAN Gobi cho KTM 790, 890, 1050, 1090, 1190, 1290

Điều khiển đèn trợ sáng với nút điều hướng trên bộ điều khiển
