Trước khi xem lắp đặt cho bộ ezCAN K1600 cho BMW, bạn cần xem tính năng và HDSD chung tại link bên dưới

Tính năng & HDSD chung

Xem tại: Bộ dây canbus ezCAN - Tính năng & hướng dẫn sử dụng chung

Các dòng xe moto BMW tương thích với bộ dây canbus ezCAN II K1600

• K1600 GT – K48
• K1600 GTL – K48
• K1600 Bagger – K61
• M1000 R – KM3
• M1000 XR – K69
• S1000 XR – K49
• S1000 XR – K69
• F900 XR – K84
• F900 R – K83
• F900 GS Adv – K82
• F900 GS – K81
• F850 GS Adv – K82
• F850 GS – K81
• F800 GS – K80
• F750 GS – K80
• R nine T – K21
• R nine T Pure – K22
• R nine T Scrambler – K23
• R nine T Racer – K32
• R nine T Urban G/S – K33

Phụ kiện trong hộp ezCAN K1600

Hình: phụ kiện đi kèm hộp ezCAN K1600 cho BMW

• 1x Thiết bị HEX ezCAN K1600 cho BMW
• 1x Cáp Micro USB ra USB type A
• 2x miếng dán velcro
• 4x đầu dây đã bấm cos sẵn cho cổng MT3 (Orange)
• 4x đầu cái MT3 có sẵn 2 dây (Orange/Black)
• 4x nút đậy che bụi
• 2x đầu chụp che bụi
• 4x Dây rút

Cài đặt ezCAN K1600

Download phần mềm, kích hoạt và cập nhật ban đầu

• Xem tại HDSD chung ở đầu trang

Xác định vị trí bình ắc qui và bộ báo bộng DWA/XDWA trên các dòng xe BMW

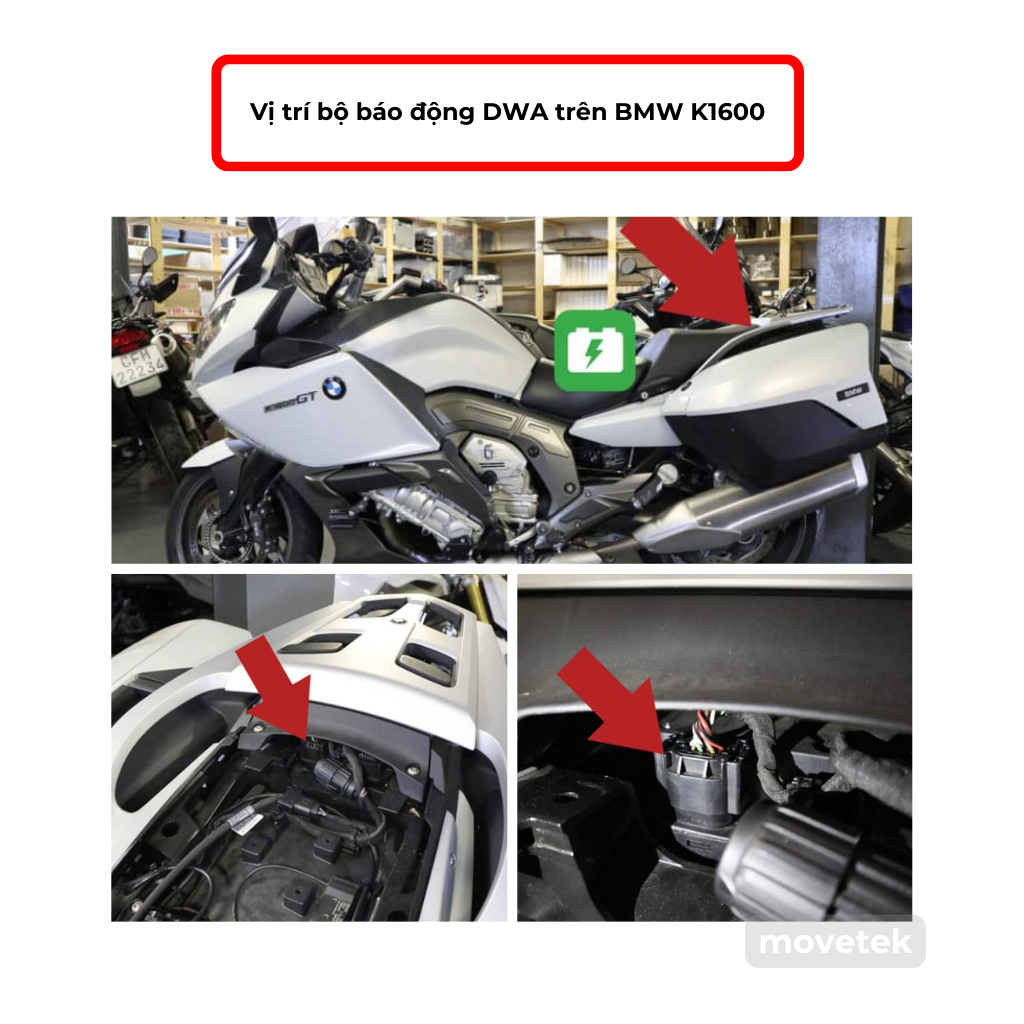

Hình: vị trí binh ắc quy và bộ chống trộm DWA trên K1600

• Tháo cực âm của bình ắc quy xe trước
• Tiếp theo, tháo cực dương để triển khai kết nối ezCAN với xe

Kết nối bộ dây canbus ezCAN K1600

Rút giắc kết nối bộ chống trộm DWA/XDWA trên xe và chèn đầu canbus ezCAN K1600 vào. Một dầu ezCAN nối với bộ DWA/XDWA, dầu còn lại nối vào bộ dây theo xe

Hình: kết nối ezCAN K1600 trên S1000 XR. Bộ dây điện ezCAN K1600 dùng được cho rất nhiều dòng xe

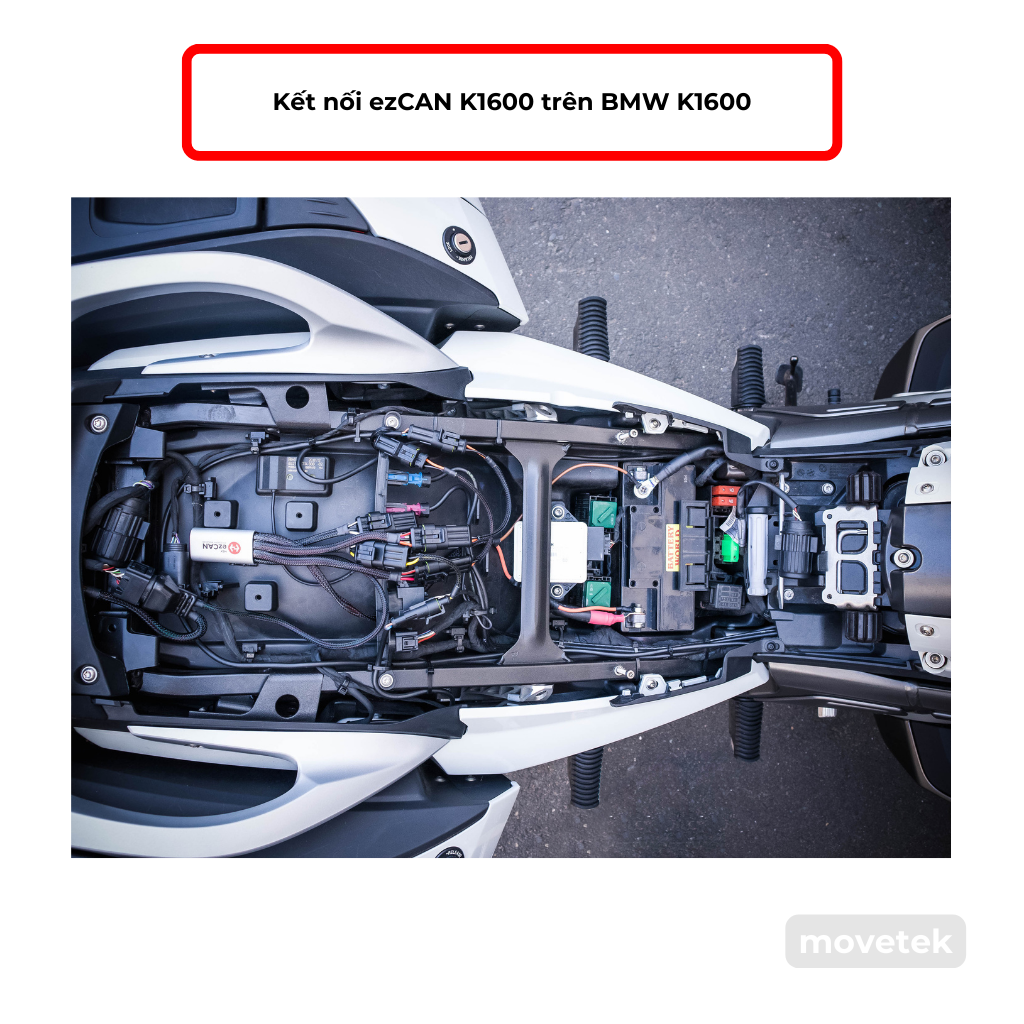

Hình: kết nối ezCAN K1600 trên K1600

Nếu xe không có bộ DWA/XDWA, phải dùng lại nắp chụp đầu dây zin để bịt đầu còn lại khi nối ezCAN K1600

Thiết lập và cấu hình điều khiển cho đèn trợ sáng, và các thiết bị khác

• Hoàn thiện đấu nối các nhánh ezCAN
• Cấu hình bằng phần mềm điều khiển, tham khảo HDSD chung ở đầu trang
• Gắn lại bình ắc quy (dương trước, âm sau)
• Kiểm tra các thiết bị đã hoạt động đúng theo mong muốn

Điều khiển đèn trợ sáng với ezCAN K1600 trên xe BMW

Xem tại: Điều khiển đèn trợ sáng với ezCAN trên xe moto BMW
