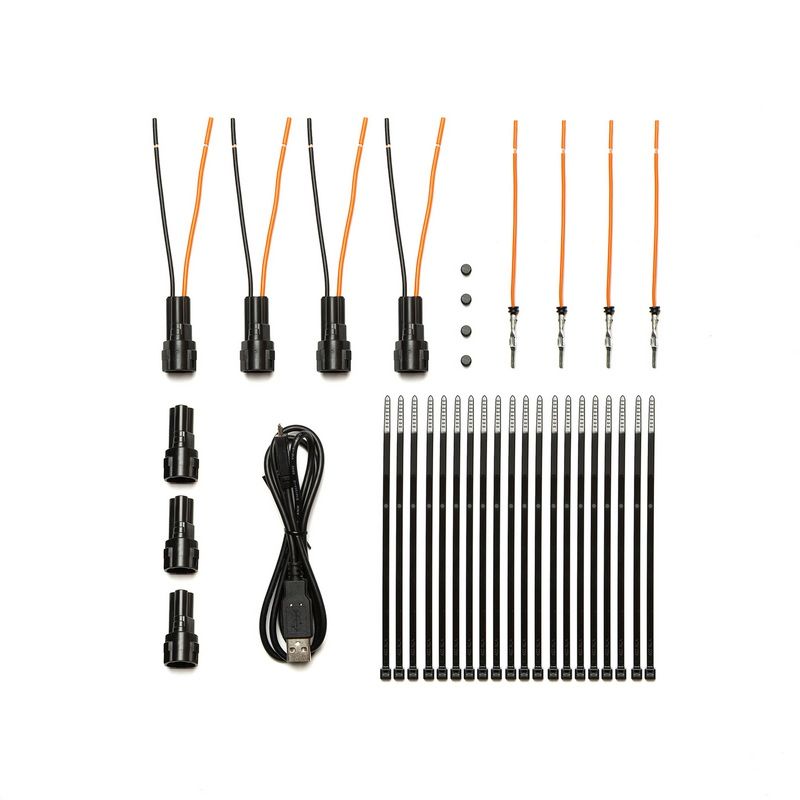

Hình: phụ kiện đi kèm hộp ezCAN Mojave cho BMW R1300GS, R1300GSA

• 1x Thiết bị HEX ezCAN Mojave
• 1x Cáp Micro USB ra USB type C và adapter Type A to Type C đi kèm
• 4x đầu nối có gắn sẵn 2 dây (Black/Orange)
• 4x đầu dây đã bấm cos sẵn cho cổng MT3 (Orange)
• 4x nút đậy che bụi
• 3x đầu chụp
• 20x Dây rút
• 1x Bọc bảo vệ đi kèm

Cài đặt ezCAN Mojave

• Xem tại HDSD chung ở đầu trang

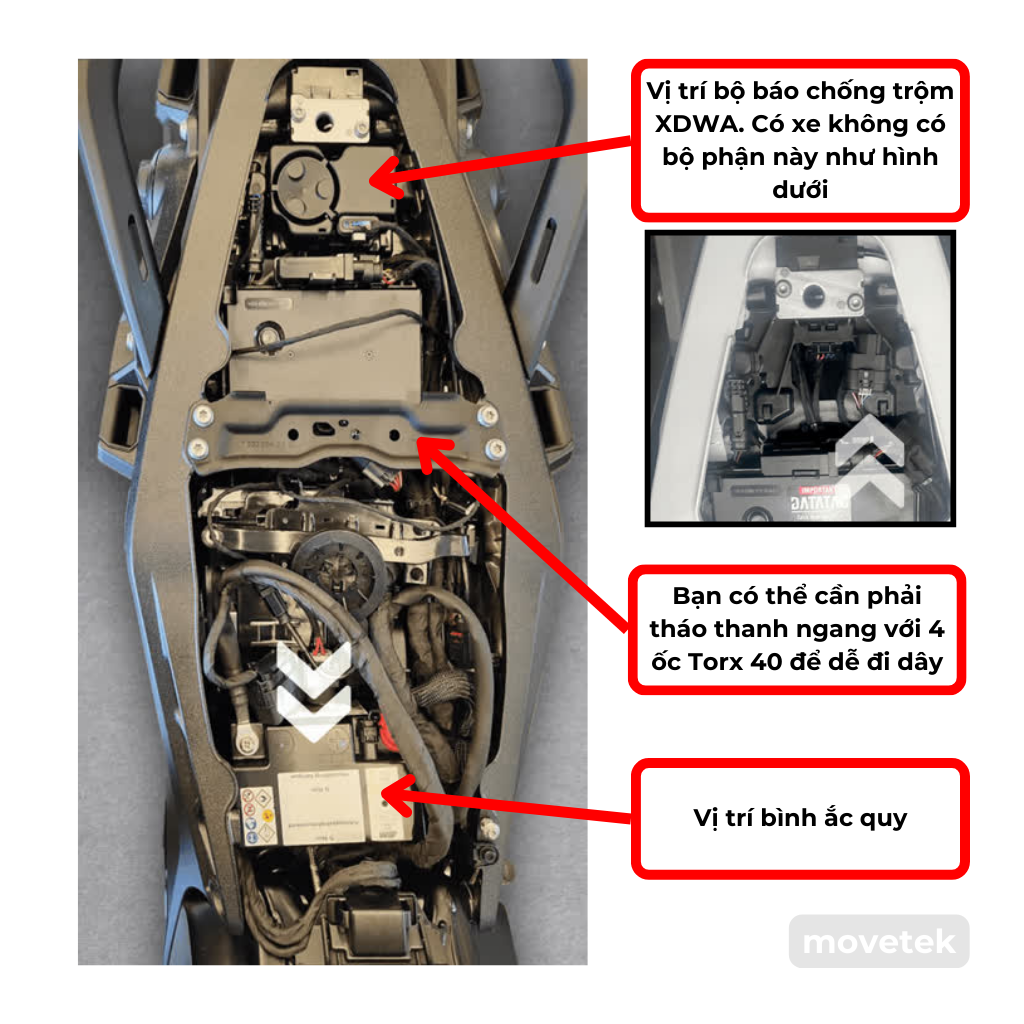

Xác định vị trí bình ắc qui và bộ báo động XDWA trên xe

• Tháo cực âm của bình ắc quy xe trước
• Tháo cực dương sau

Kết nối bộ dây canbus ezCAN Mojave cho BMW R1300 GS, R1300 GSA

Rút giắc kết nối bộ chống trộm XDWA trên xe và chèn đầu canbus ezCAN Mojave vào. Một dầu ezCAN nối với bộ XDWA, dầu còn lại nối vào bộ dây theo xe

Clip: Tháo giắc bộ XDWA trên xe

Nếu xe không có bộ XDWA, phải dùng lại nắp chụp đầu dây zin để bịt đầu còn lại khi nối ezCAN Mojave

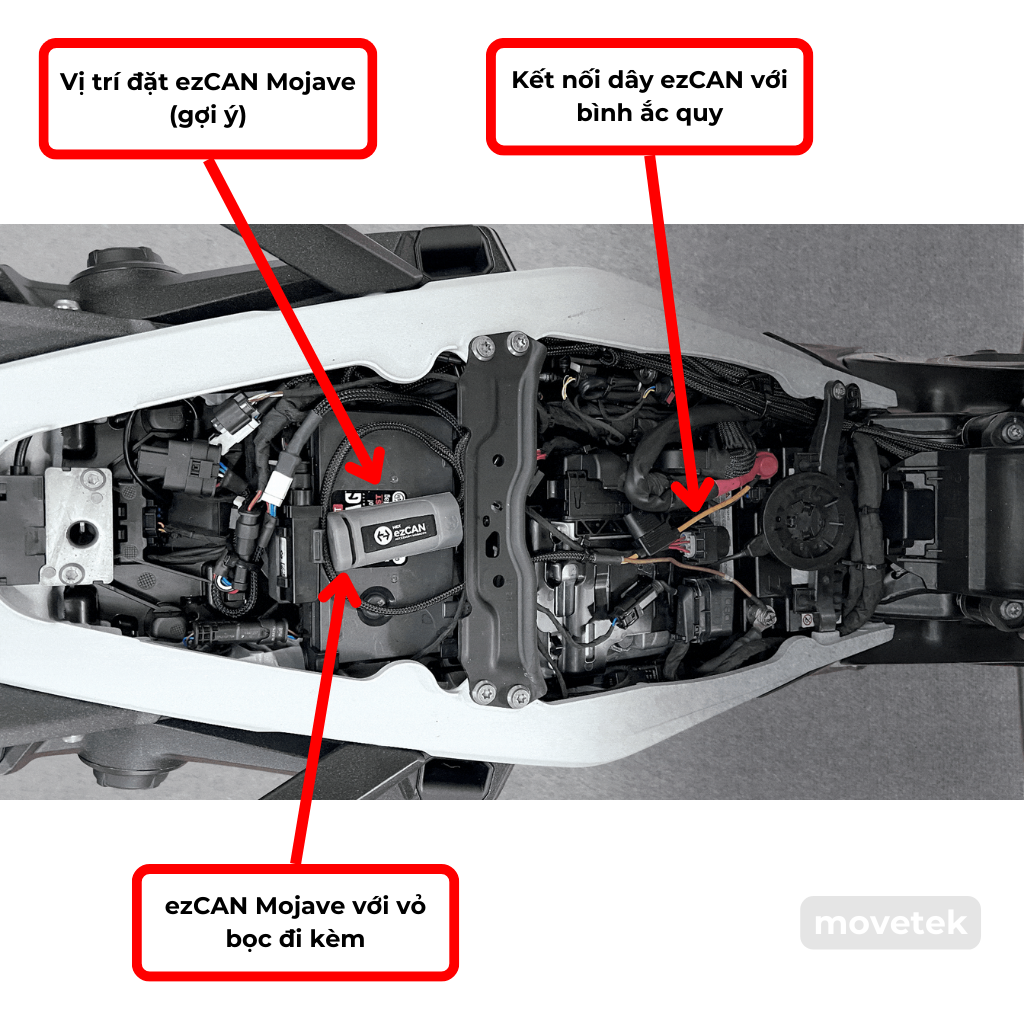

Hình: vị trí ezCAN Mojave trên R1300GS (tham khảo)

Thiết lập và cấu hình điều khiển cho đèn trợ sáng, và các thiết bị khác

• Hoàn thiện đấu nối các nhánh ezCAN
• Cấu hình bằng phần mềm điều khiển, tham khảo HDSD chung ở đầu trang
• Gắn lại bình ắc quy (dương trước, âm sau)
• Kiểm tra các thiết bị đã hoạt động đúng theo mong muốn

Điều khiển đèn trợ sáng với ezCAN Mojave trên xe BMW R1300 GS, R1300 GSA

Xem tại: Điều khiển đèn trợ sáng với ezCAN trên xe moto BMW
