Trước khi xem lắp đặt cho bộ dây điện ezCAN Tagus cho Tiger 900 và 1200, bạn cần xem tính năng và HDSD chung tại link bên dưới

Tính năng và HDSD chung

Xem tại: HDSD chung bộ dây canbus ezCAN

Các dòng xe moto Triumph Tiger tương thích với Bộ dây Canbus ezCAN Tagus

Các model Triumph Tiger với OBD-II Canbus adapter:

• Tiger 900 (20 - 24)
• Tiger 1200 (22 - 24)

Các model Triumph Tiger với Euro 5 adapter

• Tiger 900 (24 -)
• Tiger 1200 (24 -)

Các tính năng hạn chế của bộ dây Canbus Tagus

Do sự hạn chế của hệ thống điện tử của xe, nên một số tính năng trên ezCAN Tagus bị hạn chế tính năng trên Tiger 900. Với Tiger 1200 hỗ trợ đầy đủ.

Hạn chế của ezCAN Tagus trên Tiger 900

Không hỗ trợ cường độ sáng ngày/đêm khác nhau trên đèn trợ sáng nhánh 1, nhánh 2 (Aux 1 & Aux 2), cũng như điều khiển “Modulation”

Phụ kiện trong hộp ezCAN Tagus

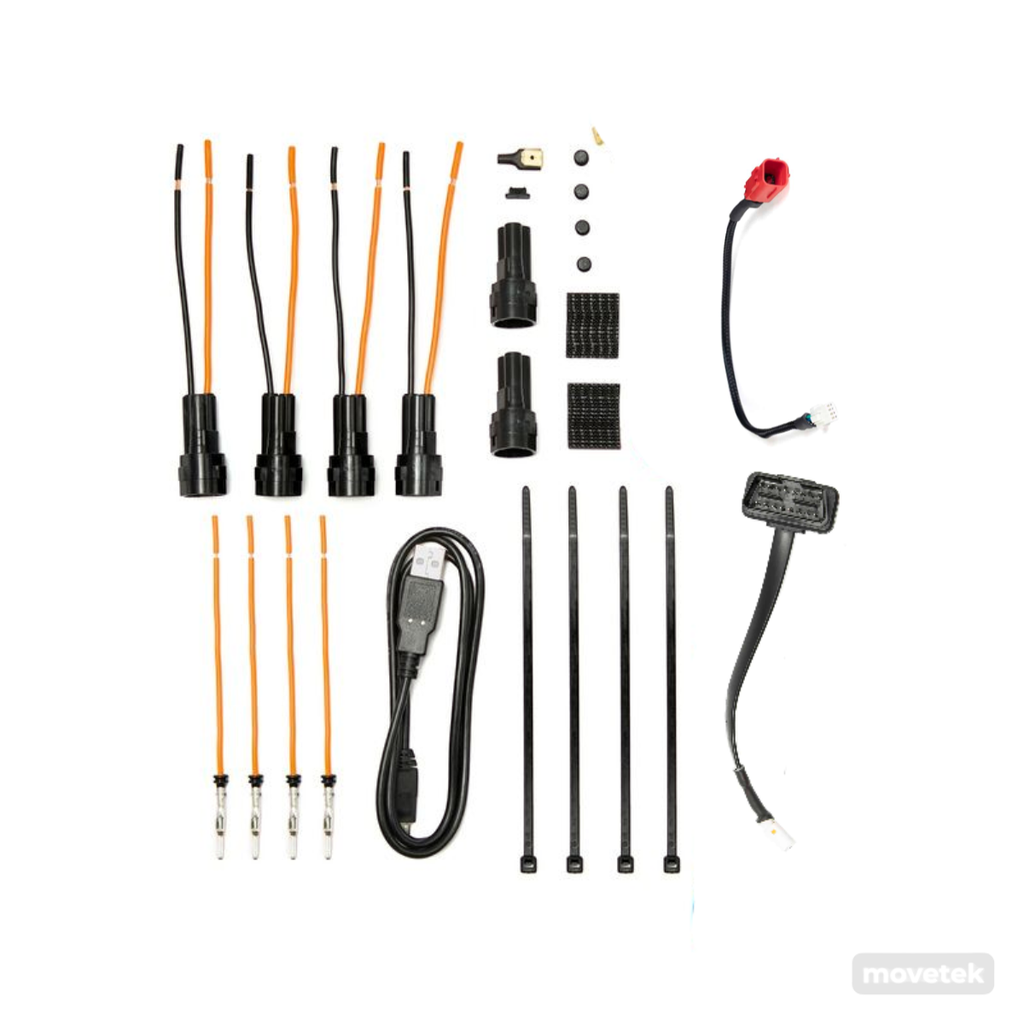

Hình: Phụ kiện đi kèm hộp ezCAN Tagus cho Tiger 900, 1200

• 1 x Thiết bị HEX ezCAN Tagus
• 1x Cáp Micro USB ra USB type A
• 2x miếng dán velcro
• 4x đầu dây đã bấm cos sẵn cho cổng MT3 (Orange)
• 4x đầu cái MT3 có sẵn 2 dây (Orange/Black)
• 4x nút đậy che bụi
• 2x đầu chụp che bụi
• 1 x Cáp chuyển đổi JWPF sang OBD-II
• 1 x Cáp chuyển đổi JWPF sang Euro 5
• 1 x Cáp chia đa năng HEX ezCAN
• 3x Đầu chụp
• 20x Dây rút

Cài đặt ezCAN Tagus

Download phần mềm, kích hoạt và cập nhật ban đầu

• Xem tại HDSD chung bộ dây canbus ezCAN ở đầu trang

Xác định vị trí bình ắc quy và đầu đọc lỗi OBD-II hoặc đầu Euro 5

Hình: Vị trí bình ắc quy và đầu đọc lỗi OBD II

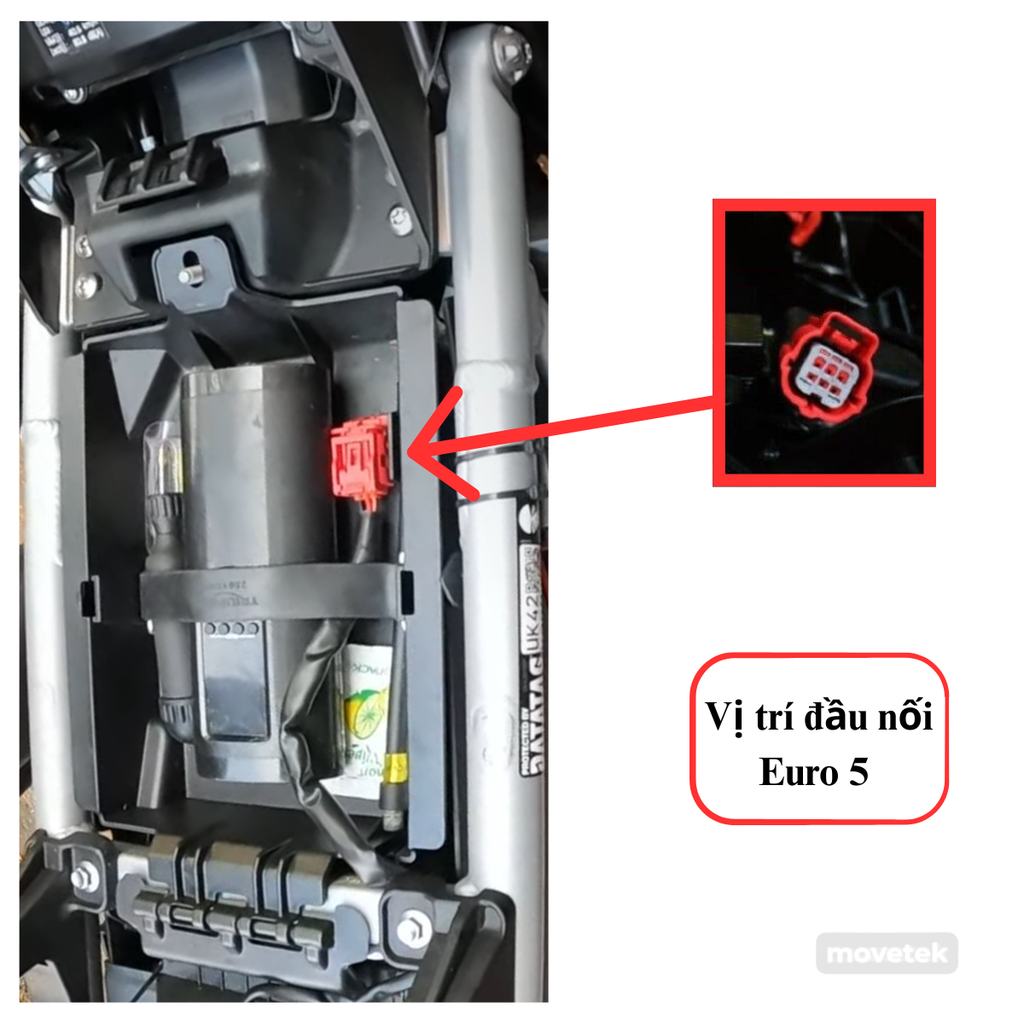

Hình: Vị trí đầu đọc tín hiệu canbus / đọc lỗi Euro 5

Kết nối bộ dây Canbus ezCAN Tagus cho Tiger 900, Tiger 1200

Rút giắc kết nối đầu đọc lỗi OBD II ( hoặc đầu Euro 5 ) trên xe và chèn đầu Canbus ezCAN Tagus

Thiết lập và cấu hình điều khiển cho đèn trợ sáng, và các thiết bị khác

·        Hoàn thiện đấu nối các nhánh ezCAN

·        Cấu hình bằng phần mềm điều khiển, tham khảo HDSD chung ở đầu trang

·        Gắn lại bình ắc quy (dương trước, âm sau)

·        Kiểm tra các thiết bị đã hoạt động đúng theo mong muốn

Điều khiển đèn trợ sáng với ezCAN ezCAN Tagus cho Tiger 900 và Tiger 1200

Điều khiển đèn trợ sáng với nút điều hướng ( Joystick button ) trên bộ điều khiển
