Trước khi xem lắp đặt cho bộ dây điện ezCAN Yari cho Ténéré 700, bạn cần xem tính năng và HDSD chung tại link bên dưới

Tính năng và HDSD chung

Xem tại: HDSD chung bộ dây canbus ezCAN

Các dòng xe moto Yamaha tương thích với Bộ dây canbus ezCAN Yari

Bộ dây ezCAN Yari tương thích với tất cả các dòng xe Yamaha Tenere Euro 4 và Euro 5 (có cáp chuyển đi kèm)

• Ténéré 700 (2019-2022, 2023 - 2024)
• Ténéré 700 Rally Edition (2020 - 2022, 2023-2024)
• Ténéré 700 World Raid (2022 - 2024)
• Ténéré 700 Extreme Edition (2023 - 2024)
• Ténéré 700 Explore Edition (2023 - 2024)

Các tính năng bị hạn chế của bộ dây điện ezCAN Yari trên xe Yamaha Tenere 700

Do hệ thống dây điện của xe Tenere có sự hạn chế nên ezCAN Yari không hỗ trợ các tính năng sau

• Không hỗ trợ các tính năng theo đèn xi-nhan (bật xi-nhanh tắt đèn trợ sáng, chớp đèn trợ sáng khẩn cấp theo hazard)
• Không hỗ trợ cho đèn phanh gắn thêm với tính năng Run/Brake/Turn signal (Run/Brake vẫn hỗ trợ)
• Không hỗ trợ cường độ sáng ngày/đêm khác nhau trên đèn trợ sáng nhánh 1, nhánh 2
• Sưởi quần áo giáp không điều khiển được từ sưởi tay lái zin

Phụ kiện trong hộp ezCAN Yari

Hình: Phụ kiện đi kèm hộp ezCAN Yari cho Yamaha Tenere 700

• 1 x Thiết bị HEX ezCAN Yari
• 1x bộ dây Euro 5 có còi và dây cáp pha
• 1x bộ dây Euro 4 có còi và dây cáp đèn pha
• 1x Bộ chia đèn pha 4 chân
• 1x Bộ chia đèn pha 6 chân
• 1x Nút cao su lục giác
• 1x Cáp Micro USB ra USB type C và adapter Type A to Type C đi kèm
• 4x Đầu nối có gắn sẵn 2 dây
• 4x Đầu dây đã bấm cos sẵn cho cổng MT3
• 4x nút đậy che bụi
• 3x Đầu chụp
• 20x Dây rút

Cài đặt ezCAN Yari

Download phần mềm, kích hoạt và cập nhật ban đầu

Xem phần HDSD chung ở đầu trang

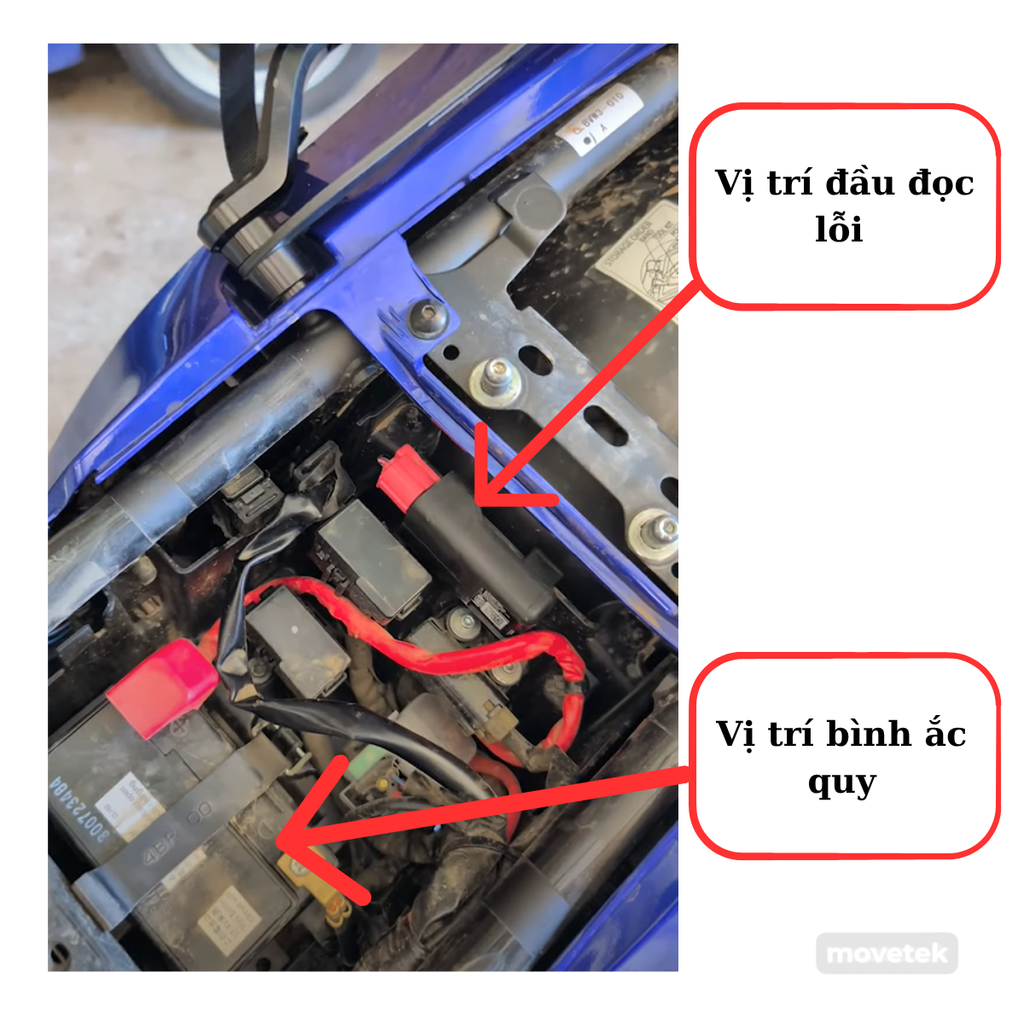

Xác định vị trí bình ắc qui và đầu đọc lỗi trên xe

Hình: Vị trí bình ắc quy và đầu đọc lỗi

Kết nối bộ dây canbus ezCAN Yari cho Tenere 700

Rút giắc kết nối đầu đọc lỗi trên xe và chèn đầu canbus ezCAN vào. Một đầu ezCAN nối với bộ chuẩn đoán lỗi, đầu còn lại để trống có đầu bịt

Thiết lập và cấu hình điều khiển cho đèn trợ sáng, và các thiết bị khác

• Hoàn thiện đấu nối các nhánh ezCAN
• Cấu hình bằng phần mềm điều khiển, tham khảo HDSD chung ở đầu trang
• Gắn lại bình ắc quy (dương trước, âm sau)
• Kiểm tra các thiết bị đã hoạt động đúng theo mong muốn

Điều khiển đèn trợ sáng với ezCAN ezCAN Yari cho Tenere 700

Điều kiển đèn trợ sang với công tắc SELECT trên bộ điều kiển tay lái bên phải
Nếu lắp đặt trên xe không có nút SELECT, bộ dây điện ezCAN sẽ dùng nút SET trên màn hình LCD
