Tính năng nổi bật của bộ dây ezCAN PURE

• Cho phép điều chỉnh độ sáng đèn phụ theo chế độ cos / pha, liên kết trực tiếp với tín hiệu đèn chiếu sáng của xe.
• Cho phép đèn phụ nháy (strobe) khi bấm còi, dùng để cảnh báo hoặc tăng khả năng nhận diện.
• Cho phép đèn phụ nháy khi nháy pha (pass switch), hỗ trợ cảnh báo khi vượt xe.
• Có tùy chọn chỉ bật đèn phụ khi động cơ đang hoạt động, có thể cài đặt điện áp kích hoạt theo yêu cầu.
• Hỗ trợ chức năng “Follow-me-home”, duy trì đèn phụ sáng trong một khoảng thời gian sau khi tắt máy.
• Cho phép tắt đèn phụ khi xi nhan hoạt động, hoặc cài đặt đèn phụ nháy ngược pha với xi nhan để tăng độ nhận diện.
• Cho phép điều chỉnh độ sáng đèn hậu / đèn định vị phía sau.
• Có thể cấu hình đèn hậu: sáng mạnh hơn khi phanh, nháy liên tục khi giữ phanh, nháy 4 lần rồi sáng liên tục (chuẩn California) và nháy nhanh để cảnh báo khẩn cấp
• Cho phép cài đặt độ trễ cho còi phụ
• Còi zin kêu trước Sau một khoảng thời gian sẽ kích hoạt còi công suất lớn

Các dòng xe moto tương thích với bộ dây ezCAN PURE universal:

ezCAN PURE dùng được cho hầu hết các dòng xe moto PKL, PKN, xe máy, xe tay ga. Ngoài ra còn có thể dùng cho xe ô tô (xe bán tải, SUV, 4x4, Sedan, CUV...) sử dụng hệ thống điện 12V

Nhà sản xuất Hex Innovate sản xuất các bộ dây phụ kiện (mua riêng) cho ezCAN PURE dùng để lấy tín hiệu điều khiển được nhanh chóng, thuận tiện. Hiện được ra mắt cùng thời điểm cho các dòng xe:

• CFMoto 450 (24-)
• Honda CRF300L (21-24), CRF300L with LED headlight (25-) và CRF300L Rally (21-)
• Honda XL750 Transalp (23-)
• Kove 800X (2024 onward) và 800X Rally (25-)
• KTM 390 Adventure X, 390 Adventure R và 390 Enduro (25-)
• Royal Enfield Himalayan 450 (24 -)
• Yamaha Ténéré 700 models (25 -)

Phụ kiện trong hộp ezCAN PURE

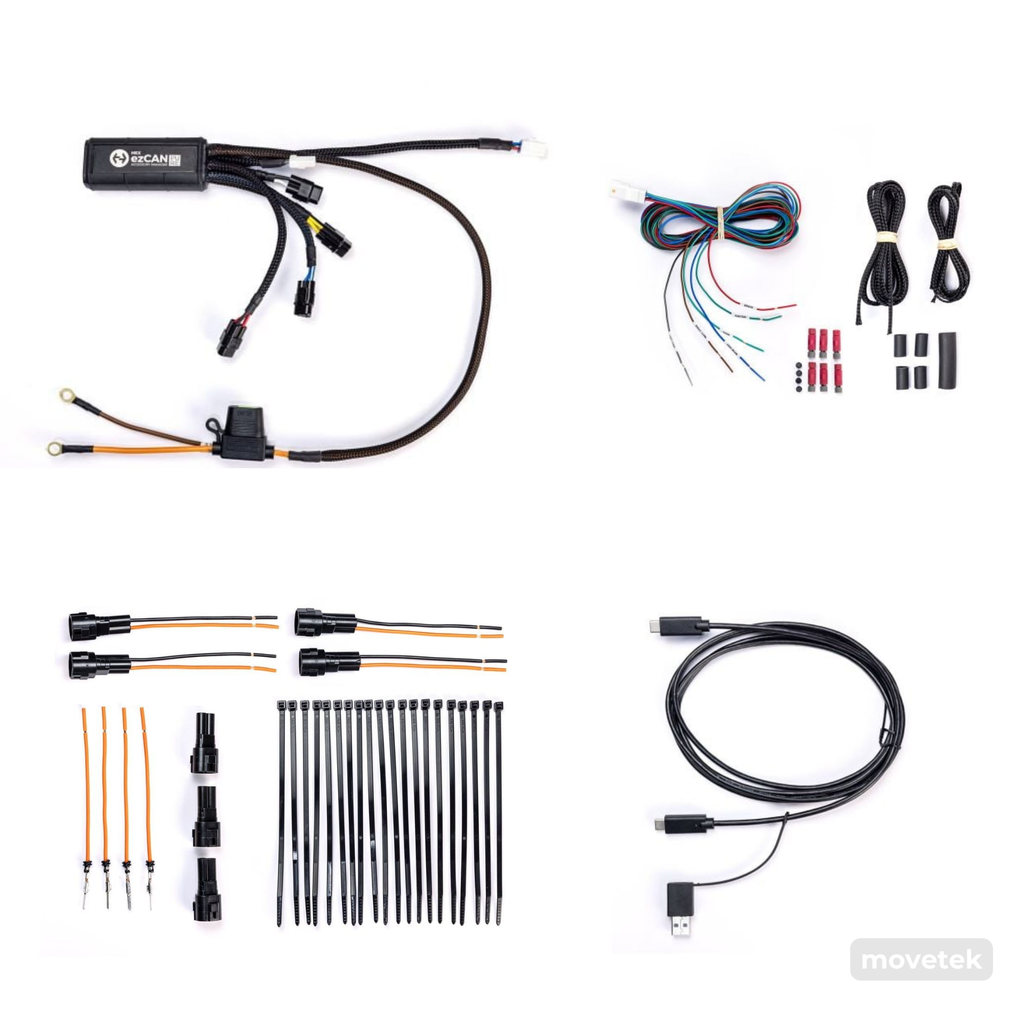

Hình: Phụ kiện đi kèm hộp ezCAN PURE cho nhiều dòng xe

• 1x thiết bị chính HEX ezCAN PURE

• 1x bộ dây universal để lấy tín hiệu cho bộ ezCAN Pure: ignition, high beam, horn, brake, and left & right turn signal

  • 4x 15mm ống co nhiệt (6.4 mm ⌀)

  • 1x 40mm ống co nhiệt (9.5 mm ⌀)

  • 1x 1.4m dây bọc lưới (4mm ⌀)

  • 1x 1.4m dây bọc lưới (6mm ⌀)

  • 6 x đầu trích điện Posi-tap

• 1x sợi cáp USB C

• 4x 2 đầu giắc cắm (Black/Orange)

• 4x 1-wire đầu dây lẻ (Orange)

• 4x nút su che bụi

• 3x đầu chụp che bụi

• 20x sợi dây rút

Cài đặt ezCAN PURE

Download phần mềm, kích hoạt và cập nhật ban đầu

• Xem tại HDSD chung ở đầu trang

Xác định vị trí lắp đặt ezCAN PURE

Dây nguồn của HEX ezCAN PURE có chiều dài đủ để lắp đặt linh hoạt, tuy nhiên vị trí ắc quy sẽ quyết định vị trí lắp bộ điều khiển.
Chọn vị trí lắp ezCAN đảm bảo:

• Dễ tiếp cận cầu chì chính
• Nhìn thấy đèn LED trạng thái
• Không bị: nhiệt cao, va đập, đè ép, rung mạnh và nước xịt trực tiếp
• Dây điện không chạm vào: phuộc trước, chảng ba, gắp sau, bộ phận chuyển động và các khu vực có nhiệt cao

Cập nhật thông số ngưỡng điện áp trước khi kết nối phụ kiện

• Bộ ezCAN PURE hoạt động nhờ vào các tín hiệu điều khiển như đèn pha, xi nhan, còi, phanh và tín hiệu chìa khóa. Vậy nên sau khi lấy được các tín hiệu chúng ta phải tiến hành ghi nhận giá trị điện áp thực của thiết bị, để đảm bảo ezCAN PURE hoạt động đúng mong muốn.
• QUAN TRỌNG: Để HEX ezCAN PURE hoạt động chính xác, bước đầu tiên cần thực hiện là cài đặt “Engine Running Voltage Threshold”. Thông số này cho phép HEX ezCAN PURE nhận biết khi động cơ xe đang hoạt động.

Cài đặt “Engine Running Voltage Threshold” theo các bước sau:

1. Nhấn nút menu (biểu tượng ba gạch) ở góc trên bên phải của giao diện phần mềm cấu hình HEX ezCAN (như hình dưới).
2. Chọn mục “Diagnostics” trong danh sách menu thả xuống.
3. Và tiếp tục nhấn nút menu (biểu tượng ba gạch) chọn “Device Settings”
4. Cửa sổ “Diagnostics” và “Device Settings” sẽ hiển thị như hình dưới.

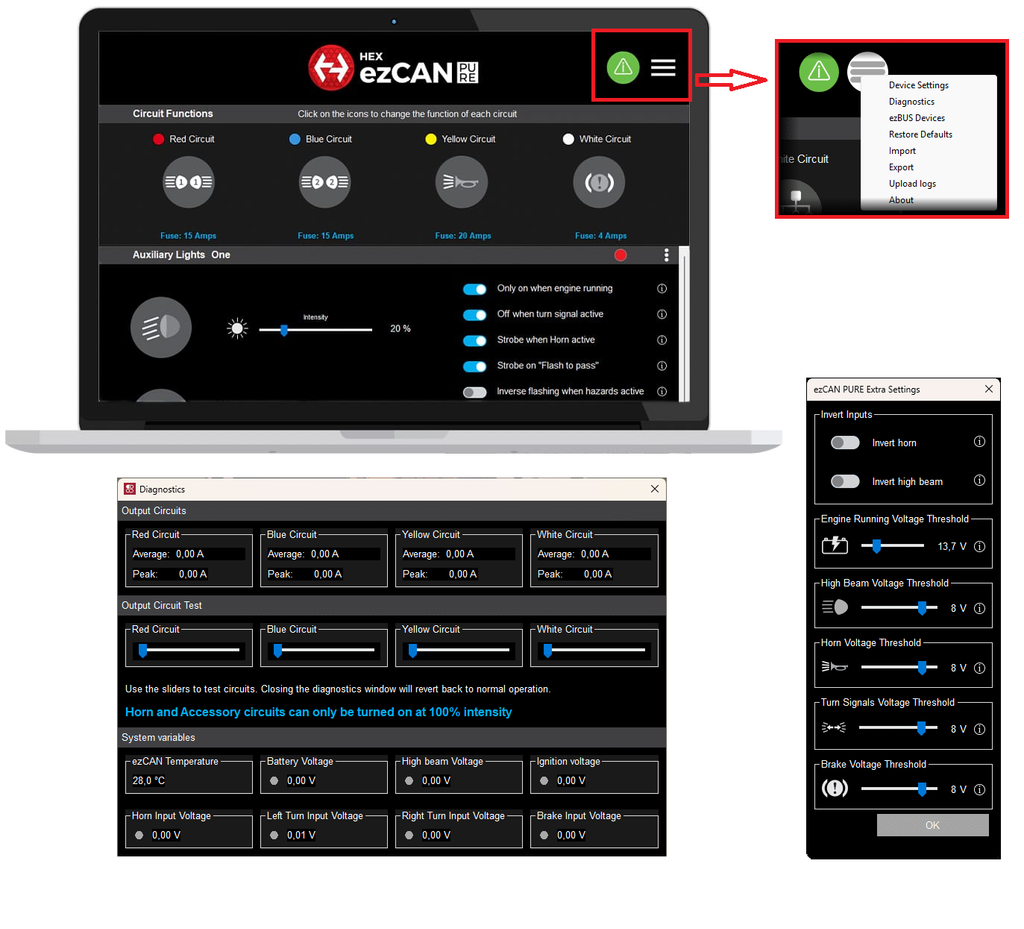

Hình: Giao diện của “Diagnostics” và “Device Settings”

     5. Quan sát mục “Battery Voltage” trong phần “System variables”.

     6. Khởi động xe và để động cơ chạy ở chế độ garanti.

     7. Ghi lại giá trị điện áp tại mục “Battery Voltage” khi động cơ đang chạy garanti (V1).

     8. Tắt động cơ, nhưng vẫn giữ chìa khóa ở vị trí ON.

     9. Chờ khoảng 15 giây để điện áp ổn định.

    10. Ghi lại giá trị điện áp “Battery Voltage” lần nữa (V2).

    11. Tính giá trị Engine Running Voltage Threshold bằng cách (V1+V2)/2

    12. Đặt giá trị vừa tính bằng cách kéo thanh trượt “Engine Running Voltage Threshold” trong cửa sổ ezCAN PURE Extra Settings.

    13. Nếu giá trị đã tính cho kết quả không ổn định, hãy điều chỉnh tăng hoặc giảm nhẹ quanh giá trị đó cho đến khi biểu tượng hiển thị đúng như yêu cầu trên.

    14. Dưới dây là bảng giá trị điện áp tham khảo của một số dòng xe:

• Biểu tượng “Ignition voltage” trong cửa sổ “Diagnostics” phải hiển thị màu xanh khi động cơ đang chạy, và hiển thị màu xám khi động cơ không hoạt động.

Chức năng điều khiển đèn trợ sáng Follow me home

EzCAN PURE còn thay đổi chức năng điều khiển đèn trợ sáng như thêm “Follow me home” thay vì “Modelation” của CANbus ezCAN

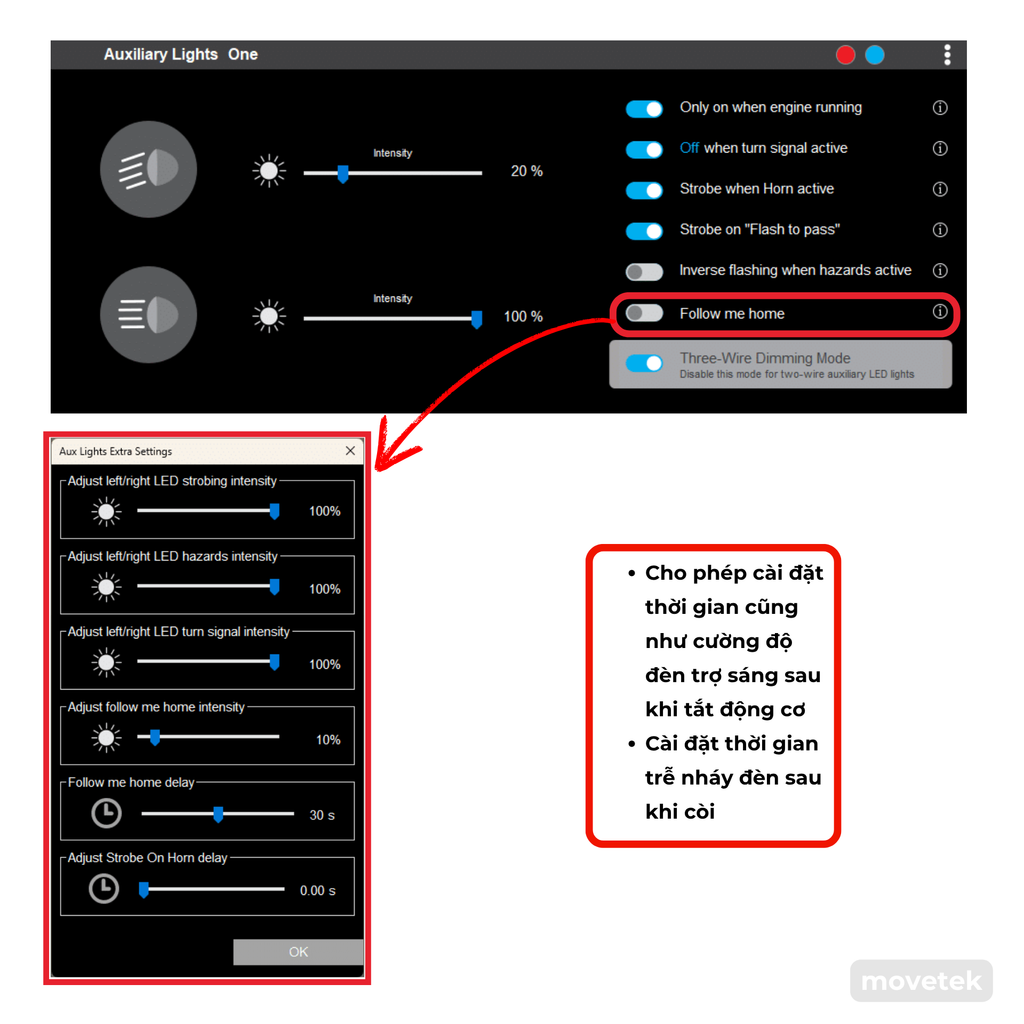

Hình: Thiết lập thêm các chức năng cho đèn trợ sáng và còi ở menu “Follow me home”

• Adjust left/right LED strobing intensity: Điều chỉnh độ sáng của đèn trợ sáng khi hoạt động ở chế độ nháy (strobe), thường dùng khi kích hoạt theo còi hoặc tín hiệu cảnh báo.
• Adjust left/right LED hazards intensity: Điều chỉnh độ sáng của đèn trợ sáng khi bật đèn hazard, đèn phụ sẽ nháy đồng bộ với đèn cảnh báo của xe.
• Adjust left/right LED turn signal intensity: Điều chỉnh độ sáng của đèn trợ sáng khi bật xi-nhan, có thể giảm sáng hoặc tắt bên đang xi-nhan để tăng khả năng nhận diện tín hiệu rẽ.
• Adjust follow me home intensity: Điều chỉnh độ sáng của đèn trợ sáng khi sử dụng chức năng follow me home (đèn vẫn sáng sau khi tắt khóa để chiếu sáng khi rời xe).
• Follow me home delay: Thiết lập thời gian đèn trợ sáng tiếp tục sáng sau khi tắt khóa điện, thời gian càng lớn thì đèn sáng càng lâu.
• Adjust Strobe On Horn delay: Thiết lập độ trễ khi kích hoạt chế độ nháy đèn theo còi, dùng để tránh việc đèn nháy ngay khi bấm còi nhẹ hoặc bấm trong thời gian ngắn.

Thiết lập và cấu hình điều khiển cho đèn trợ sáng và các thiết bị khác

• Hoàn thiện đấu nối các nhánh ezCAN
• Cấu hình bằng phần mềm điều khiển, tham khảo HDSD chung ở đầu trang
• Gắn lại bình ắc quy (dương trước, âm sau)
• Kiểm tra các thiết bị đã hoạt động đúng theo mong muốn

Điều khiển đèn trợ sáng với ezCAN PURE cho nhiều dòng xe

Với ezCAN PURE, đèn trợ sáng được cấp nguồn trực tiếp từ bộ điều khiển nên mặc định sẽ tự động bật khi bật chìa khóa hoặc khi động cơ hoạt động, tùy theo cấu hình đã thiết lập trong phần mềm HEX ezCAN.

Mặc dù ezCAN PURE được thiết kế cho các xe không lấy được tín hiệu CAN-bus, nhưng các tính năng tiện ích của hệ thống ezCAN vẫn hoạt động đầy đủ, như:

• Đồng bộ đèn theo cos/pha
• Nháy đèn theo còi
• Nháy theo passing
• Tắt đèn theo xi-nhan
• Điều chỉnhcường độ đèn trợ sáng
• Chỉ bật đèn khi động cơ đang chạy
