sPOD BantamX HD Universal: lập trình, điều khiển, phân phối nguồn 12V 24V DC

Bộ phân phối điện sPOD BantamX giúp tiết kiệm hàng giờ hoặc nhiều ngày cho việc đi dây và lắp đặt hệ thống điện cho xe. Đây là một hệ thống điều khiển nhỏ gọn với 8 đầu ra 30A. (có thể kết nối 4 bộ cho tới 32 ngõ ra), và cung cấp một bọ dây cực kỳ gọn gàng (chỉ cần một dây Ethernet (như dây mạng LAN, đi vào khoan cabin) để điều khiển toàn bộ hệ thống. Nhờ kích thước nhỏ gọn của BantamX, các tùy chọn vị trí lắp đặt gần như không giới hạn! Không cần cắt dây, luồn dây vào cabin hoặc đấu nối vào hệ thống điện của xe. Đây là giải pháp tổng thể hoàn hảo cho tất cả các phụ kiện điện lắp thêm trên xe, với những tùy chọn mà khó có hệ thống nào khác sánh được.

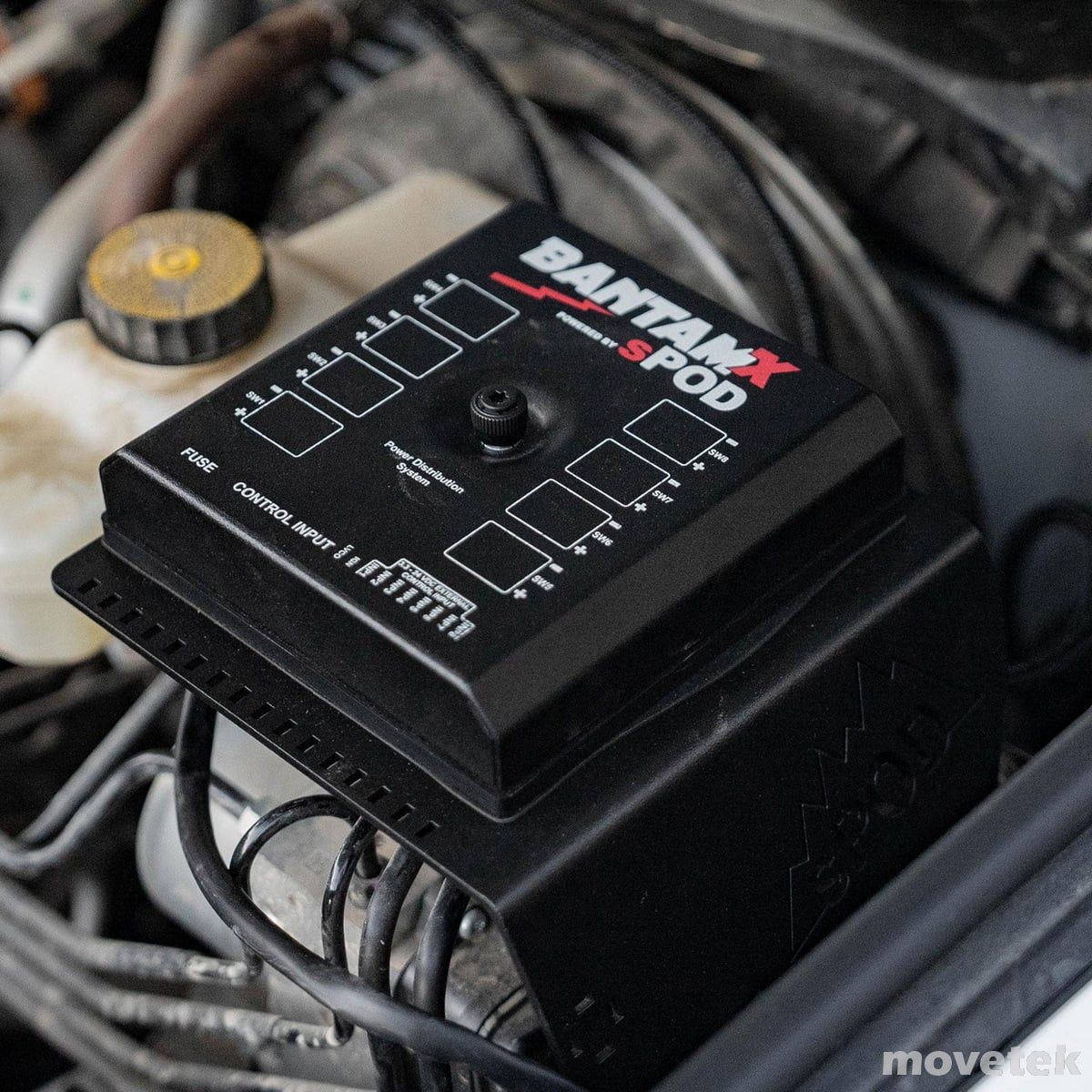

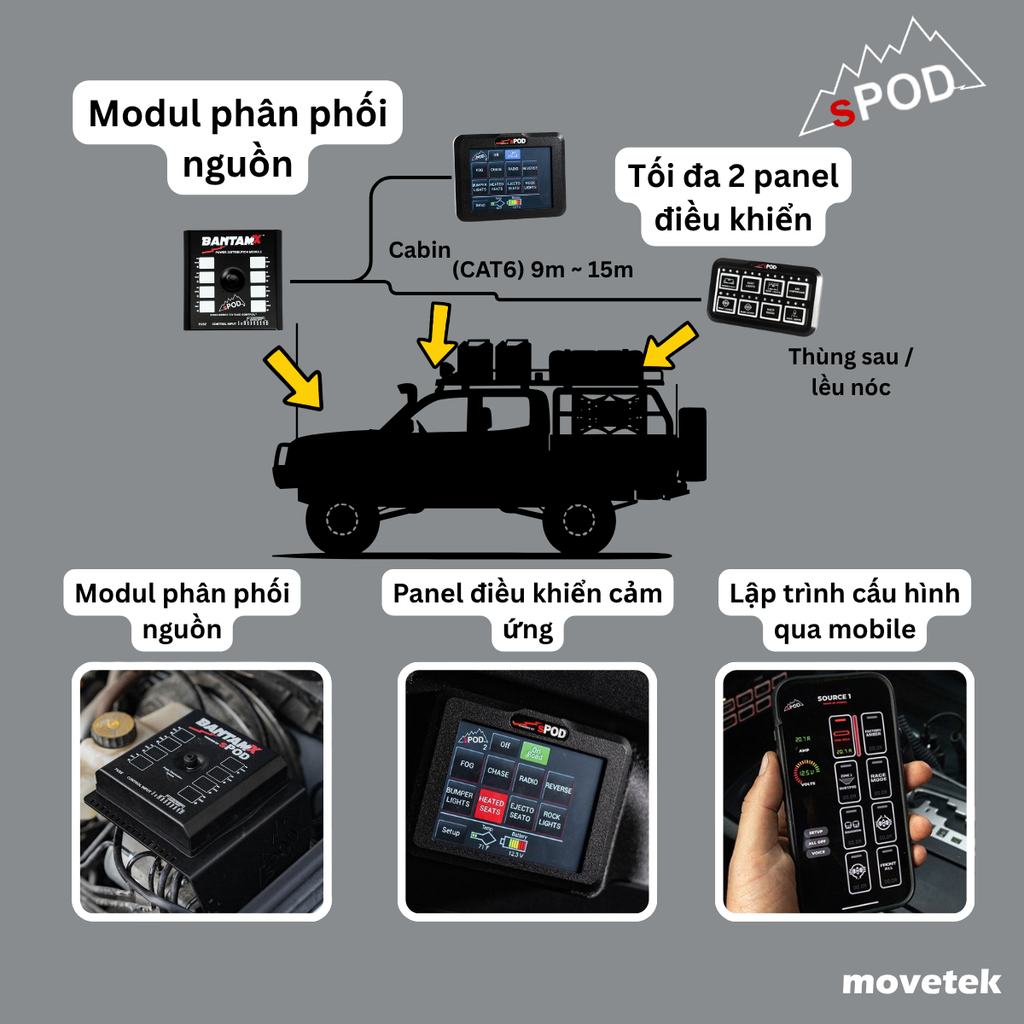

HìnhBố trí bộ phân phối nguồn sPOD BantamX trên xe

Tính năng và lợi ích của hệ thống điều khiển và phân phối điện sPOD BantamX cho xe độ offroad, camping hay mobile home

• Hệ thống điều khiển kỹ thuật số, có thể lập trình hoàn toàn.
• Tích hợp Bluetooth để định cấu hình qua app mobile
• 8 đầu ra với định mức 30A @ 12,5VDC đáp ứng cho các đèn trợ sáng dòng cao.
• Có thêm 8 đầu nhận tín hiệu vào để điều khiển (độc lập với 8 công tắc ở panel điều khiển) giúp sPOD BantamX cực kỳ linh hoạt từ đơn giản đến cấu hình phức tạp.
• Cầu đấu 16 vị trí (dễ dàng kết nối các phụ kiện).
• 2 cổng điều khiển RJ45 (dành cho cáp Ethernet).
• Tích hợp chức năng ngắt điện áp thấp (LVCO) để bảo vệ ắc quy, có tùy chọn bỏ qua chức năng bảo vệ.
• 1 cầu chì loại ATM mini để bảo vệ và reset chức năng LVCO
• Hệ thống bảo vệ lỗi failsafe tự phục hồi, từ 1,5A đến 30A.
• MOSFET cảm biến dòng điện được điều khiển bằng vi xử lý (không dùng cầu chì và relay cơ học).
• Cầu chì 100A ở cáp nguồn
• Dây cáp ắc quy bọc lưới nylon, sử dụng dây đồng nhiều sợi có liên kết chéo, vỏ bọc silicone.
• Hoạt động với nguồn 12VDC hoặc 24VDC, linh hoạt cho ae bán tải, SUV độ thiết bị điện 24V
• Bảo vệ chống: quá nhiệt, quá dòng, ngắn mạch, đảo cực và hiện tượng sụt từ trường (field collapse).
• Điều khiển đánh lửa và khóa an toàn cho công tắc 1 và 2 (tùy chọn).
• Hỗ trợ cập nhật/nâng cấp firmware không dây theo yêu cầu.

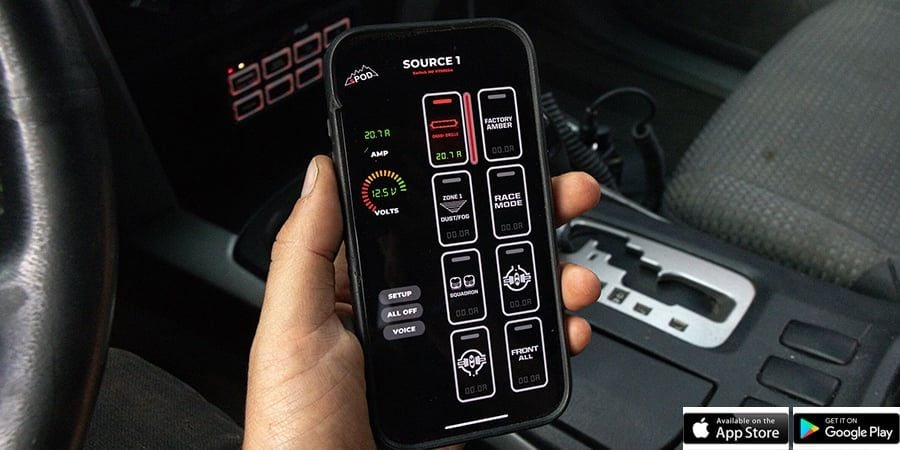

Tính năng điều khiển trên App

sPOD mobil miễn phí

Mỗi công tắc có thể được lập trình để:

• Dimming – Điều chỉnh độ sáng.
• Strobe – Nhấp nháy strobe.
• Flash – Chớp sáng.
• Momentary – Hoạt động khi nhấn giữ công tắc (thả ra là ngắt)
• Switch Linking – Liên kết công tắc (bật công tắc này, tắt hoặc kích hoạt một hoặc nhiều công tắc khác)
• Chế độ hoạt động On Road và Off Road.

Các tính năng sau chỉ có trên ứng dụng sPOD Pro-Series trả phí:

• Hẹn giờ cho từng đầu ra
• Khóa công tắc.
• Dòng khởi động ban đầu của mỗi mạch được nâng lên 65A trong 5 giây.
• Lập trình bất kỳ mạch nào ở trạng thái luôn bật nhưng vẫn duy trì chức năng bảo vệ lỗi.
• Tùy chọn tắt chế độ Deep Sleep.
• Lựa chọn tự động khởi động lại sau khi mạch bị ngắt do quá dòng/ngắn mạch.
• Giới hạn dòng điện có thể lập trình (tăng giảm theo bước 2A, tối đa 30A).
• Tùy chọn tự động khởi động lại sau khi hệ thống ngắt do giới hạn dòng điện.
• Lựa chọn chế độ “Latch” hoặc “Momentary” cho các ngõ vào.
• Điều khiển đánh lửa có thể lập trình cho cả 8 mạch.
• Chức năng Strobe biến đổi, cho phép tạo các kiểu chớp sáng/nhấp nháy tùy chỉnh.

Thông số kỹ thuật

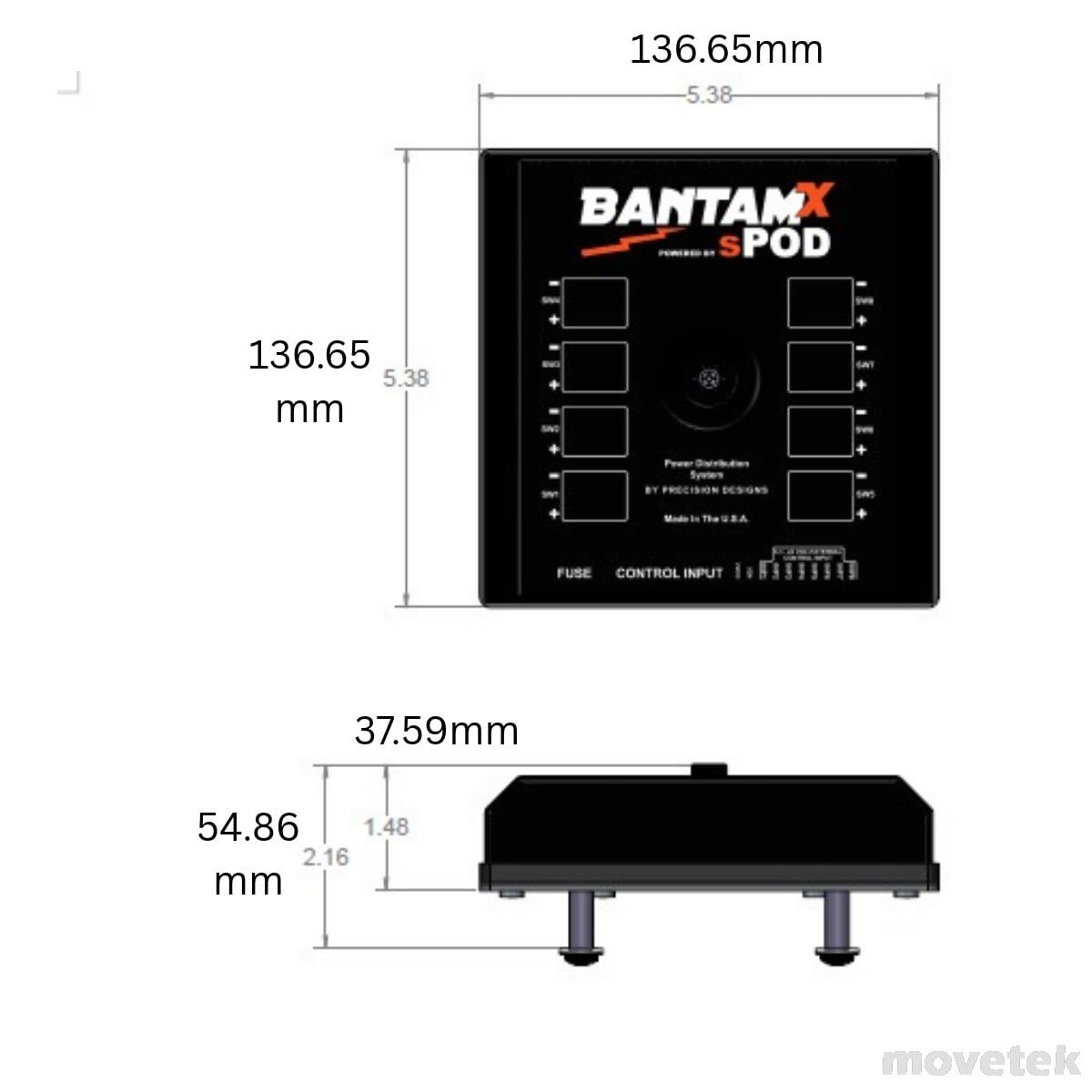

Phần cứng chung

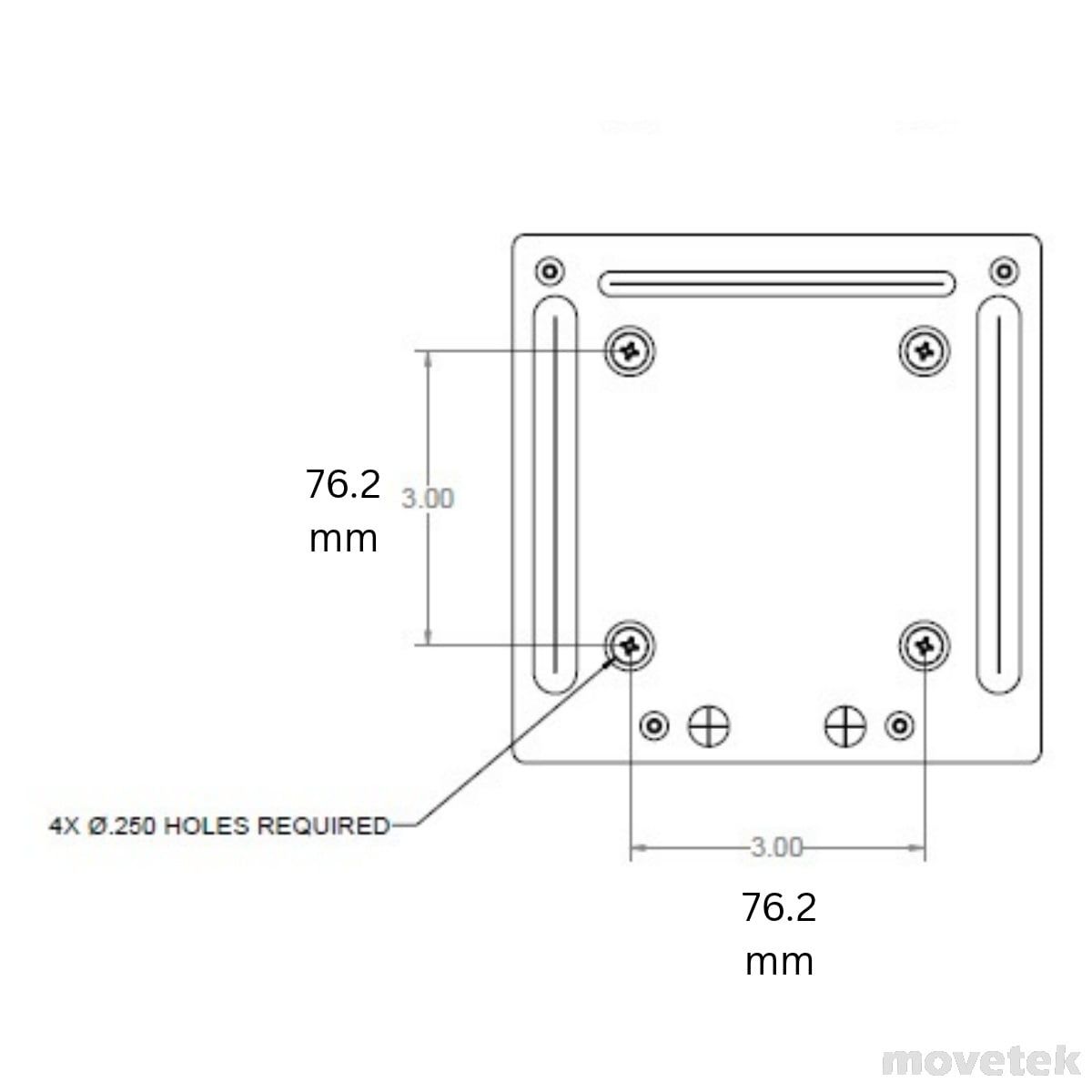

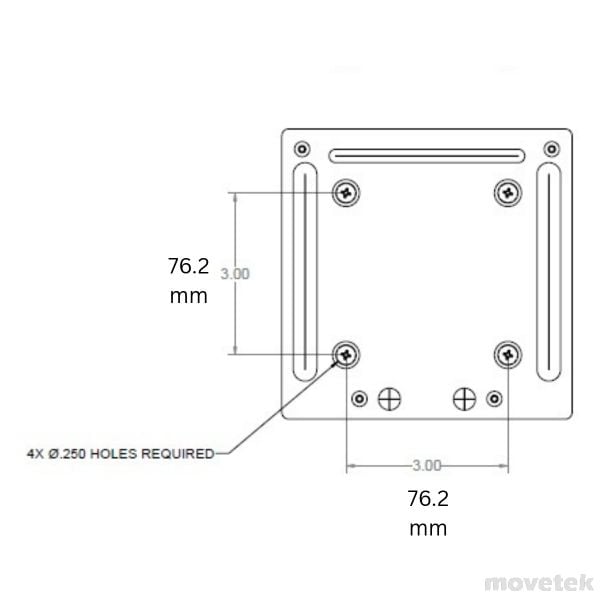

• Có đế thép sơn tĩnh điện với phần cứng lắp đặt tích hợp.
• Gioăng silicone giúp chống chịu thời tiết
• Nắp đậy BantamX bằng nhôm cố định bằng vít vặn tay đơn giản, có các đường viền in sẵn để dễ dàng đặt các ký hiệu đi kèm.
• Hỗ trợ các tùy chọn lắp đặt Universal và lắp đặt riêng theo từng dòng xe (Liên hệ Movetek nhé)
• Đế và nắp được cách điện chắc chắn.

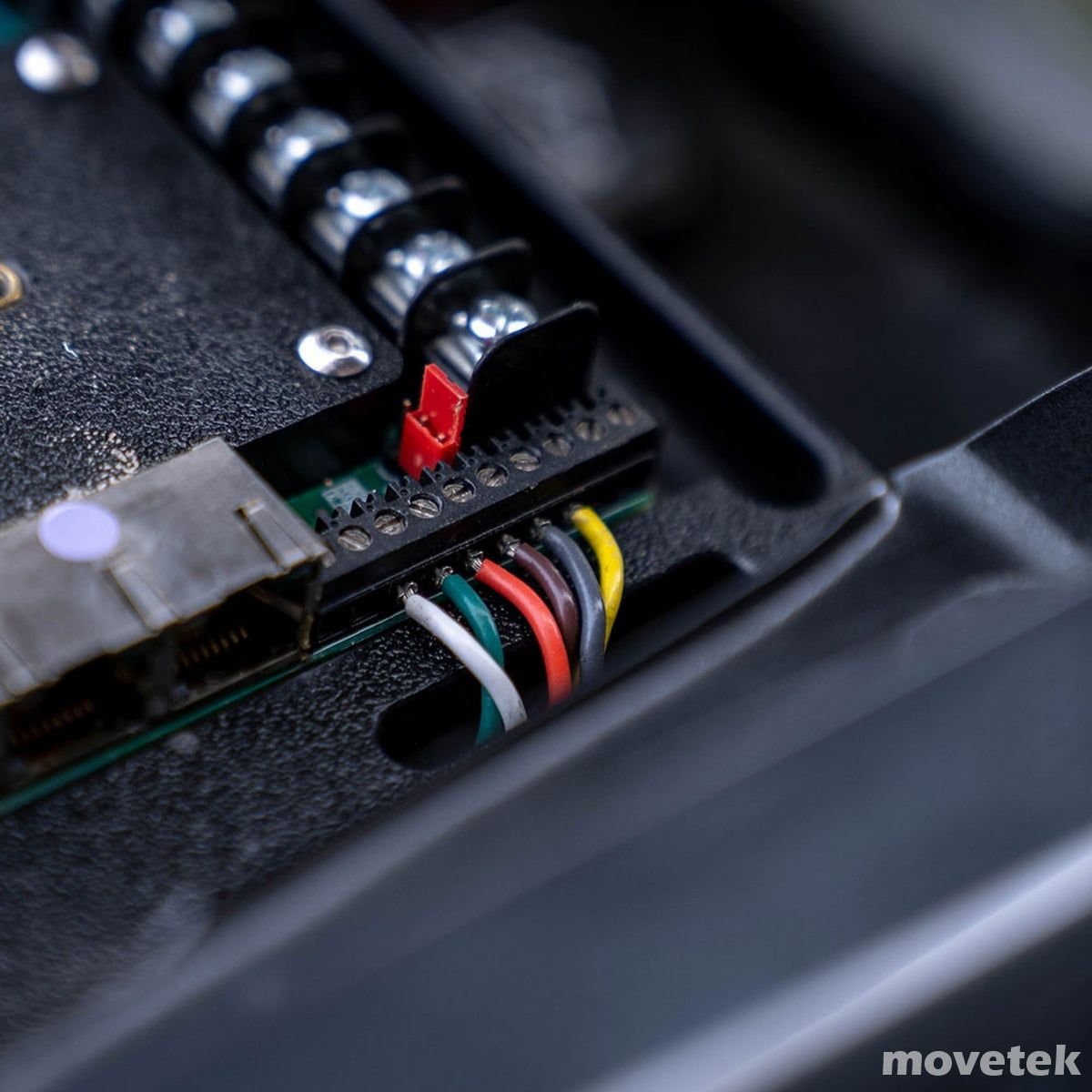

Các tùy chọn nhận tín hiệu điều khiển bên ngoài

Bộ sPOD BantamX có thể nhận các tín hiệu từ các nguồn bên ngoài để lập trình điều khiển các thiết bị của bạn. Các nguồn này có thể là:

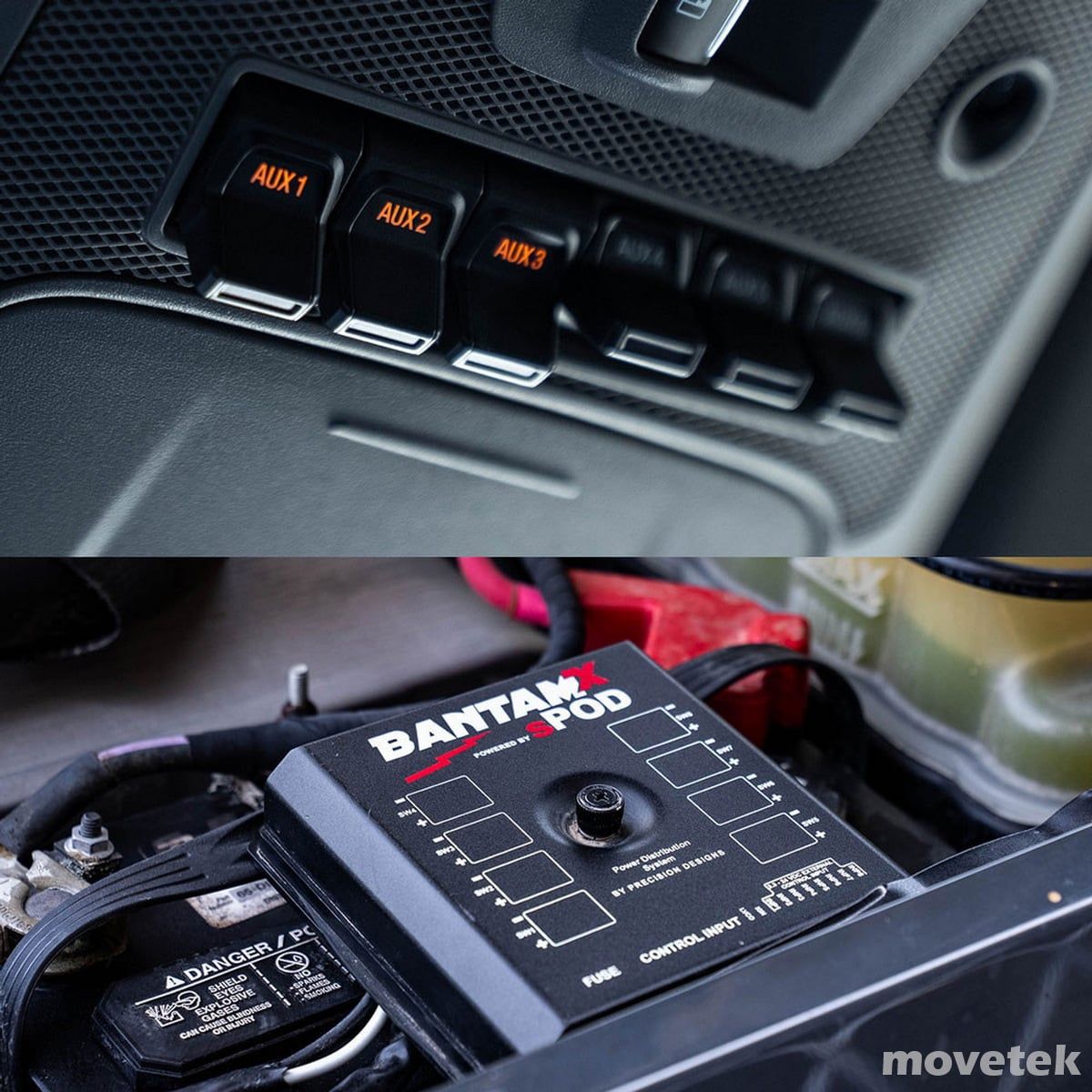

• Công tắc của bên thứ ba (tín hiệu từ công tắc on/off nào đó, như tín hiệu đèn pha, xi nhanh v.v...)
• Máy tính
• Arduino
• Raspberry Pi
• Bộ điều khiển đầu màn hình Alpine Audio KAC-00
• Cảm biến, bộ điều nhiệt, công tắc áp suất, bộ điều khiển quạt và nhiều thiết bị khác để điều khiển một hoăc nhiều cổng nào đó trên sPOD BantamX

Tính năng các panel điều khiển trong cabin

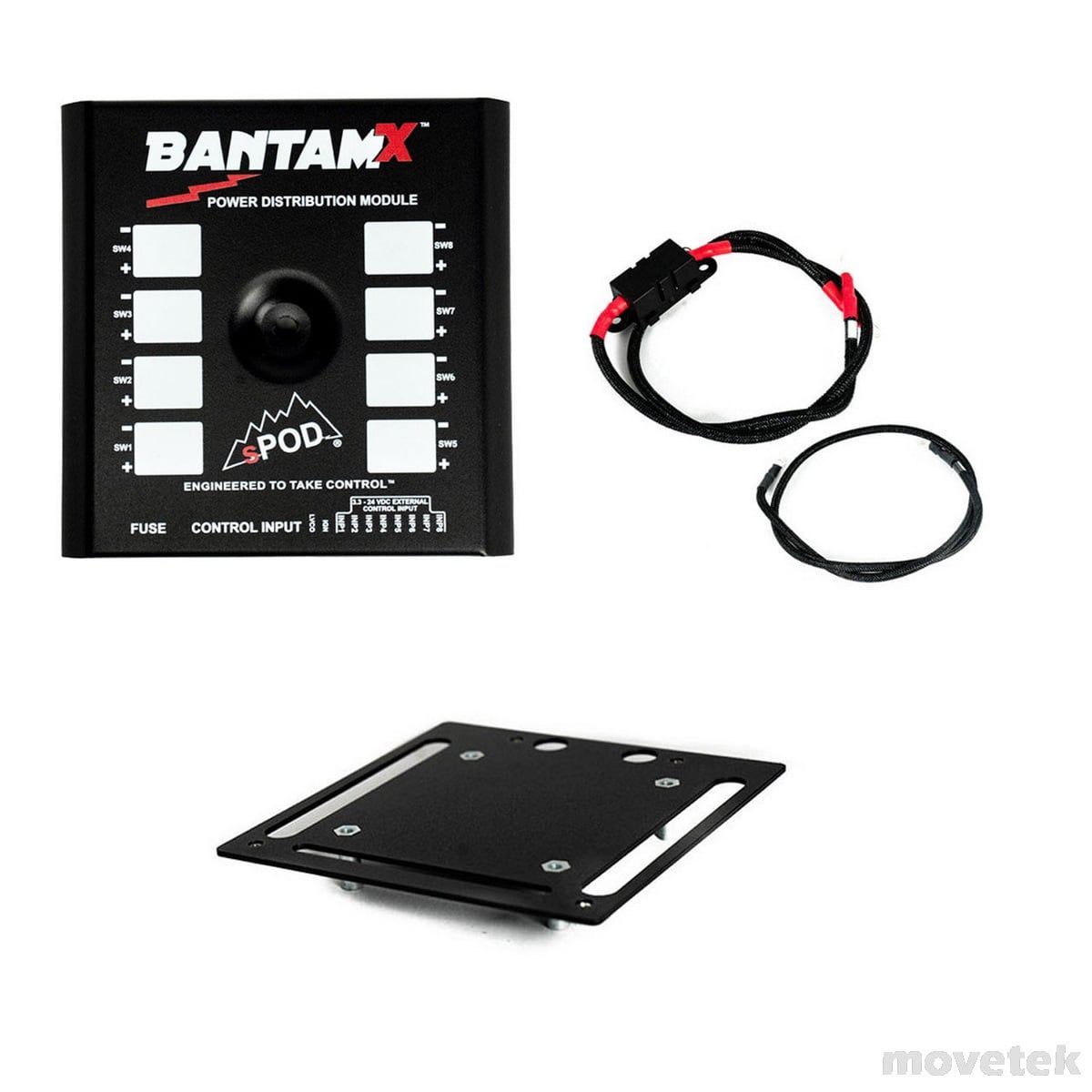

Khi không sử dụng bảng điều khiển trong cabin

• Bạn cần kết nối với mobile qua Blutooth để lập trình các tính năng ​​​​​​ Dimming, Flash, Strobe, Momentary và Switch Linking thông qua ứng dụng trên mobile.
• Có thể sử dụng các bộ điều khiển bên ngoài như công tắc bên thứ ba, Arduino, Raspberry Pi, cảm biến, bộ điều khiển quạt...
• Phù hợp với người dùng muốn hệ thống gọn, tối giản và không cần panel trong cabin.

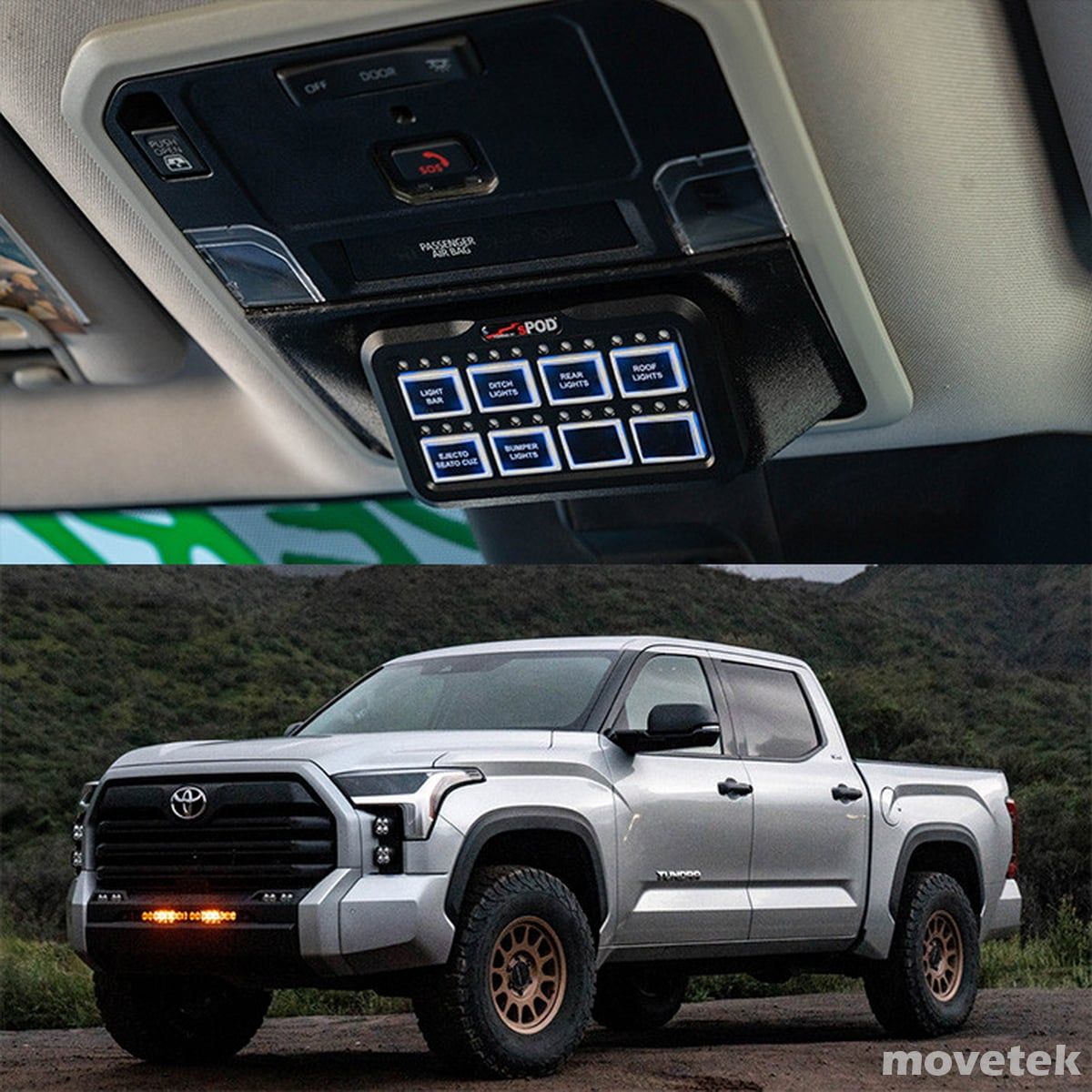

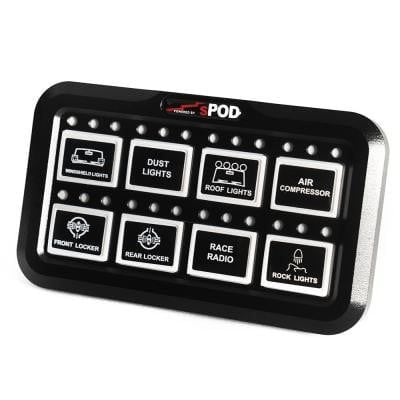

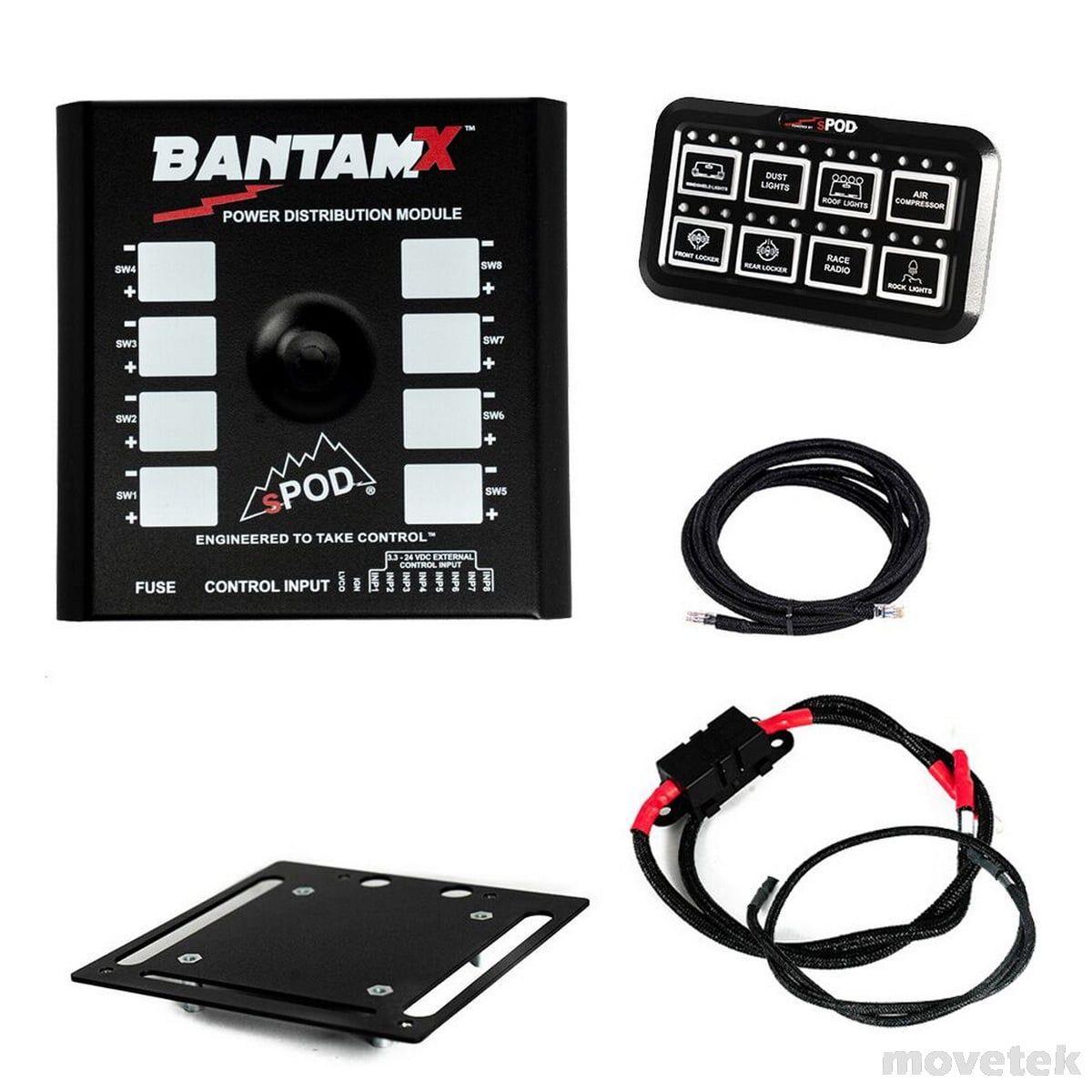

Khi sử dụng panel điều khiển cơ 8 nút HD Switch - Universal

• Bảng điều khiển 8 nút, sử dụng công tắc silicone
• Vỏ nhôm billet gia công CNC, sơn tĩnh điện màu đen.
• Mỗi nút có thể lập trình: Dimming, Flash, Strobe, Momentary và Switch Linking.
• 8 nút đều có đèn nền RGB, có thể tùy chỉnh màu sắc và cường độ sáng.
• Mỗi nút có 3 đèn báo trạng thái:
  • Đỏ: Bật.
  • Trắng: Flash/Strobe đang hoạt động.
  • Xanh dương: Phản hồi khi nhấn nút.
• Hỗ trợ khóa bảng điều khiển.
• Có thể thay đổi và gắn 72 ký hiệu (Legends) đi kèm.
• Kết nối với BantamX bằng cáp CAT-6, chiều dài tiêu chuẩn 10 ft (~3 m).
• Có thể lắp cách bộ nguồn tối đa 25 ft (~7,6 m) khi sử dụng cáp CAT-6 tiêu chuẩn.
• Tích hợp Bluetooth LE để lập trình thông qua ứng dụng sPOD.
• Kích thước: 73 × 124 × 12,7 mm.

Ghi chú: Mục đích chính của Bluetooth được tích hợp trong Panel điều khiển cơ khí HD 8 cổng là để lập trình hệ thống, không phải để điều khiển từ xa, do phạm vi hoạt động bị giới hạn. Vỏ HD được gia công chính xác từ nhôm billet, điều này góp phần làm giới hạn khoảng cách kết nối. Phạm vi hoạt động có thể thay đổi từ 5 feet đến 15 feet, tùy thuộc vào vị trí lắp đặt HD, môi trường xung quanh, loại điện thoại, ốp điện thoại và nhiều yếu tố khác.

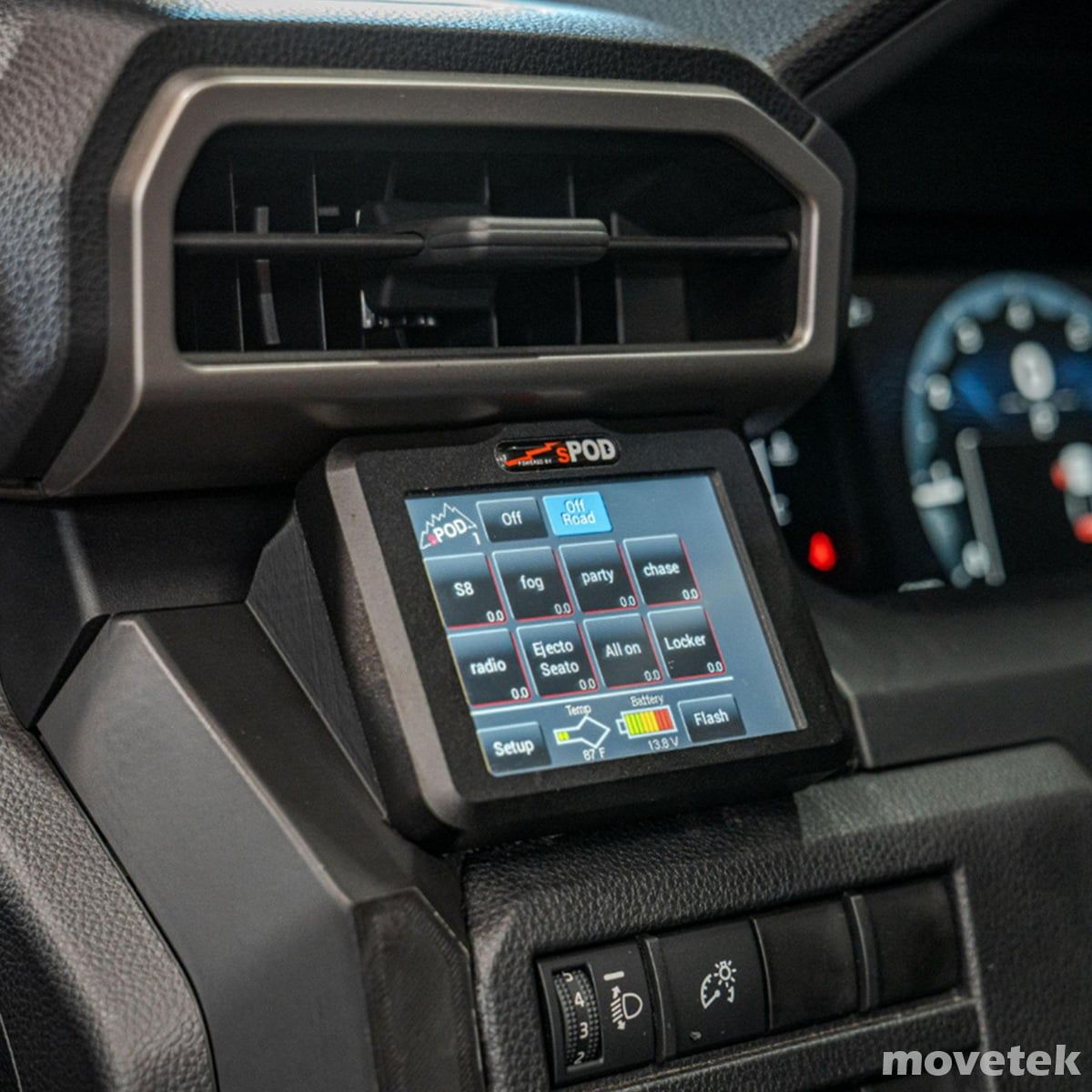

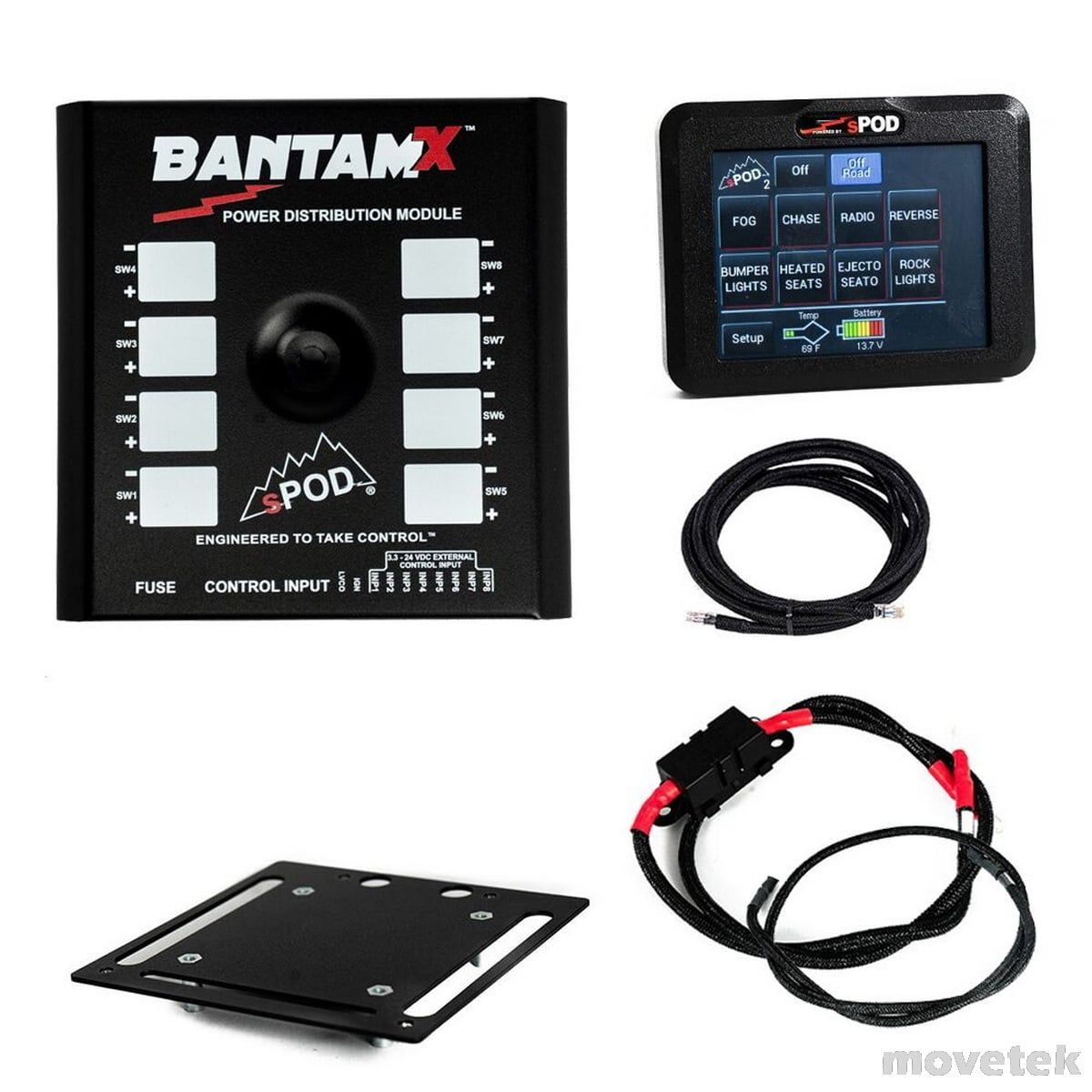

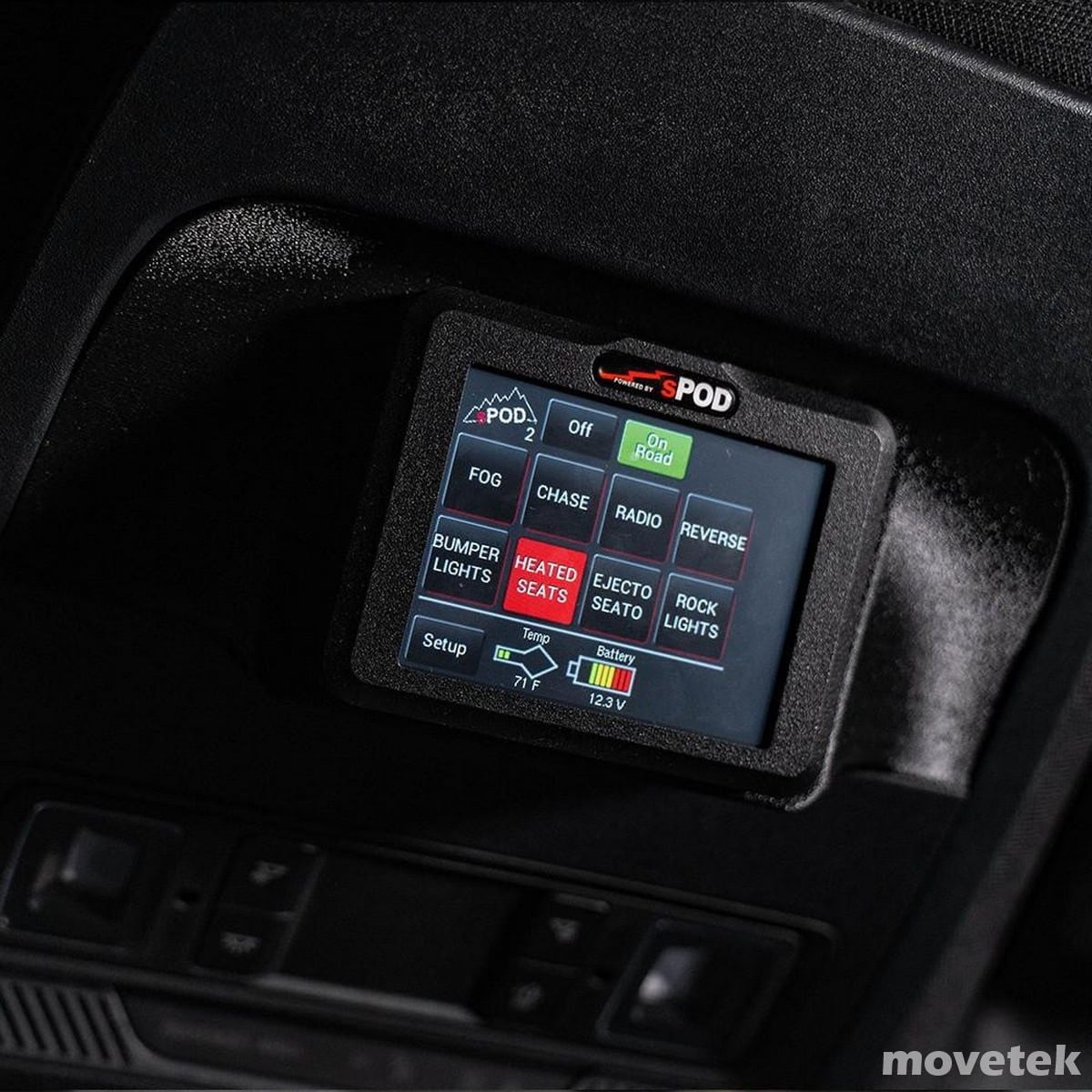

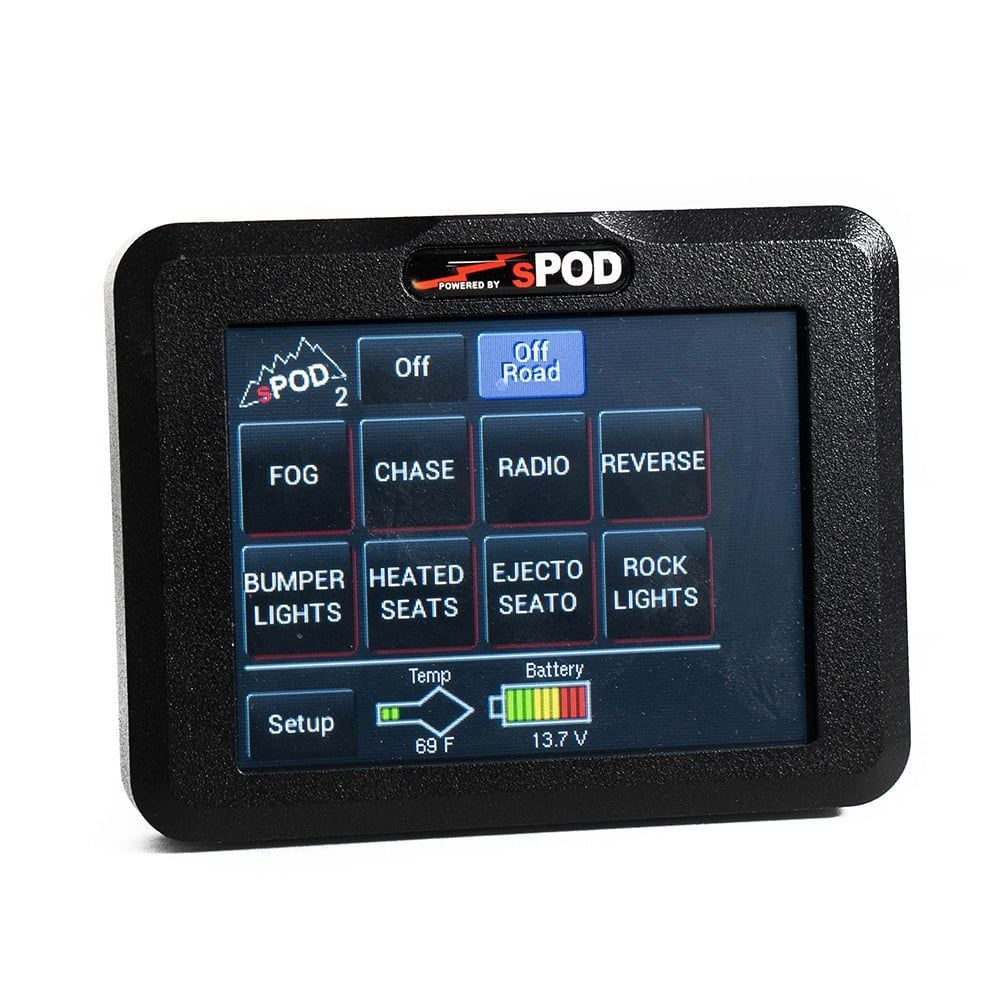

Khi sử dụng panel điều khiển cảm ứng

• Một màn hình có thể điều khiển tối đa 32 ngõ ra (khi nối 4 bộ BantamX)
• Hiển thị điện áp ắc quy/máy phát.
• Hiển thị dòng điện tiêu thụ của từng mạch.
• Hiển thị nhiệt độ bảng mạch PCB.
• Cho phép đặt tên các nút linh hoạt với bàn phím cảm ứng
• Hỗ trợ Dimming, Flash, Strobe, Momentary và các chức năng điều khiển khác.
• Tự động tắt đèn nền sau 30 phút không hoạt động.
• Tự động chuyển sang Deep Sleep sau 6 giờ không hoạt động hoặc khi động cơ không chạy.
• Giữ nút trong 1 giây để tắt toàn bộ mạch.
• Hệ thống tự động tắt khi màn hình cảm ứng được rút khỏi hệ thống.
• Có thể giảm độ sáng đèn nền.
• Tích hợp Bluetooth để lập trình màn hình cảm ứng.
• Đi kèm giá đỡ riêng.
• Lưu ý: Màn hình cảm ứng không hoạt động khi nhiệt độ môi trường dưới 20°F (~−6,7°C). Cần để cabin xe ấm lên trước khi vận hành.

Yêu cầu Bluetooth

• Có quyền truy cập iTunes hoặc Google Play Store để tải ứng dụng sPOD.
• Thiết bị hỗ trợ Bluetooth 4.0.
• Tương thích với thiết bị Android chạy Android 8.0 Oreo (API 26) hoặc mới hơn.
• Tương thích với iOS 11 trở lên, iPhone 7s trở lên, iPad 2 trở lên và iPad mini.
• Phải có sẵn hệ thống sPOD.
